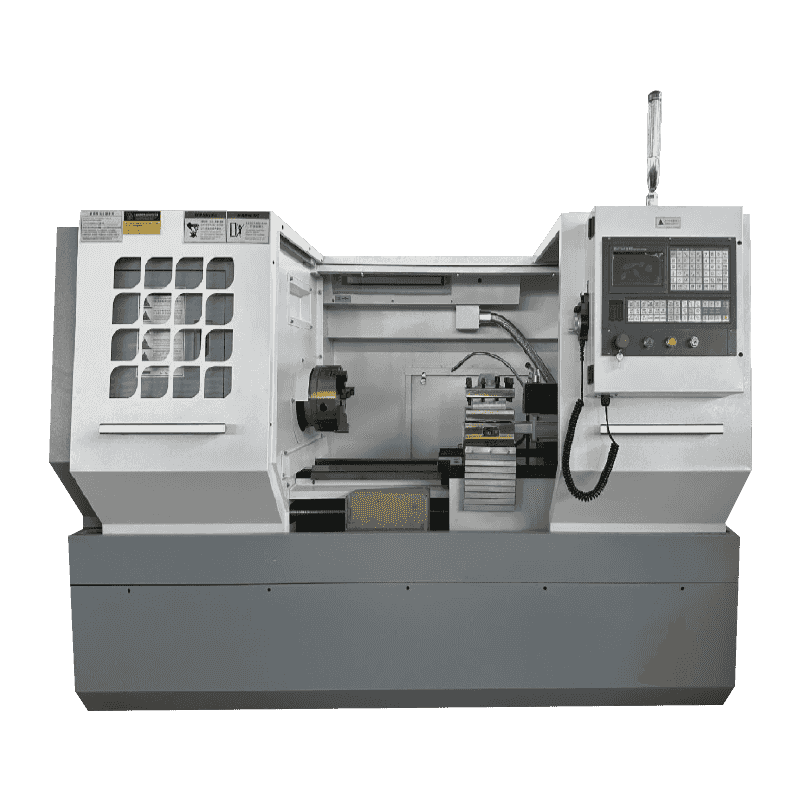

Domov / Produkty / Horizontální série otáčení a frézování CNC / CK6140 Vysoký přesný CNC horizontální soustruh CK6140 Vysoký přesný CNC horizontální soustruh
Numerická kontrolní soustruh
Horizontální soustruh řady CK6140 má vysokou přesnost, vysokou výkon a vysokou rigiditu. Její hlavní komponenty a struktura jsou optimálně navrženy a je to zařízení první volby pro obráběcí hřídele, disky, pouzdra, povrchy ve tvaru speciálních a šroubové obrobky.
Obrobky.
KND nebo široký počet numerických řídicích systémů a all-digitálních AC Servo systémů, X a osy z jsou polo uzavřené smyčkové ovládání, kuličkové šrouby využívají přesné kuličky na úrovni C3 a elektrické komponenty jsou importovány nebo domácí známé značky, v souladu s certifikací CE nebo domácí 3C.
Strojtky stroje jsou před odchodem z továrny kontrolovány v přísném souladu s inspekčními postupy. Každý strojový přístroj přijímá laserový interferometr pro kontrolu přesnosti polohování os x a Z a opakovatelnost přesnosti polohování, což zajišťuje stabilní a spolehlivou přesnost stroje.
Před odchodem z továrny jsou stroje Strials Inspections podle kontrolních postupů přísně kontrolovány. Každý strojový přístroj přijímá laserový interferometr pro testování přesnosti polohování a opakovatelnost osy X a Z, aby byla zajištěna jejich stabilita a spolehlivost.
Informace o výrobě
Úvod hlavních částí
1 、 postel.
Přijetí struktury plochého postele, lisování z pryskyřice, vysoce kvalitní litisový lití, vodicí kolejnice přijímá středně frekvenční zhášení a broušení a vkládání lisování, který má dobrý odolnost proti otěru a přesnost.
2 、 Box vřetena.
Struktura vřetena přijímá typickou strukturu dvoubodové podpory na předních a zadních koncích a vřeteno má vysokou rigiditu; Ložisko přijímá speciální ložisko pro vysoce přesné vřeteno továrny na Harbin, což způsobuje, že vřeteno má vysokou rotační přesnost. Hlavní rozsah rychlosti pohonu je 100 ~ 2000r/min; Hlavní pohonná ozubená kola jsou ztvrdlá a mletá, pohon a válcová ložiska jsou promazána silným olejem s dobrým vysokorychlostním a nízkoteplotním výkonem; Konstrukce pouzdra vřetenového boxu se plně zvažuje měření rozptylu tepla a mechanismu tlumení vibrací, díky kterému má vřetenová skříň vlastnosti nízkého hluku a vysoké přesnosti přenosu a hluk stroje nepřesahuje hodnotu stanovenou národním standardem. Hluk stroje nepřesahuje hodnotu stanovenou národním standardem. Stroj má zařízení na ochranu před elektrickým přetížením, zařízení pro ochranu před přetížením a zařízení pro nouzové zastavení pro řízení rotace vřetena. Typ stroje automatické změny rychlosti je vybaven externím ovládacím boxem pro automatickou změnu rychlosti.
3. krmení pohybu
Příčné pohyby (osa x) a podélné (osy z osy) jsou poháněny servomotory, aby si uvědomili rychlé traverzní a krmné pohyby přesnými kulovými šrouby.
Posundeway je připevněna plastovým měkkým pásem, který může dobře zaručit přesnost polohování a opakovatelnost přístroje.
4. Tailstock.
Konstrukce tailstocku stroje poskytuje plně zvážení rigiditu, nakládací kapacity a uživatelsky přívětivosti. Metoda zpřísnění je manuální.
6. Chuck
Stroj je vybaven 8palcovým ucpalkem tří čelistí (volitelný hydraulický).
7. Centralizované mazání
Přijetí japonské technologie centralizovaný mazací systém pro realizaci mazání každé vodicí kolejnice, šroubu a ložiska. Mazací čerpadlo má funkce displeje pracovního stavu a hydraulického monitorování. A lze jej kdykoli upravit cyklus vstřikování oleje.
3 、 držák nástroje Numerical Control
Vertikální čtyřstadní držitel nástrojů CNC má rysy vysoké přesnosti polohy, stability a spolehlivosti, široké škály aplikací, jednoduché struktury, snadné údržby atd.
4 、 Pracovní prostředí obráběcího stroje
Okolní teplota: 5 ℃ ~ 40 ° ℃ Rozsah a průměrná teplota 24 hodin nepřesahuje 35 ℃.
Relativní vlhkost: 30% ~ 95% a princip změny vlhkosti spočívá v tom, že by neměla způsobovat kondenzaci.
Nadmořská výška: pod 1000 m.
Atmosféra: Žádný nadměrný prach, kyselý plyn, korozivní plyn a sůl.
Vyvarujte se přímého slunečního světla na stroji nebo tepelném záření na stroji, které může způsobit změny v okolní teplotě.
Instalační poloha daleko od zdrojů vibrací.
Instalační poloha daleko od hořlavých a výbušných materiálů.
Technický parametr
| Položka | Jednotka | CK6140 |
| Max. Otočení průměru postele | mm | 400 |
| Maximální průměr otáčení na držáku nástroje | mm | 210 |
| Maxi maminka délka mezi dvěma centry | mm | 750 |
| Vřeteno průměrem otvoru | mm | Φ52 |
| Rozsah rychlosti vřetena | r/min | 100-2000 Převodovka/nekonečná změna |
| Typ vřetenového koncového typu | A2-6 | |
| Otvor vřetena přední zúžení | Šest mohs | |
| Power vřetenového motoru | KW | 5.5 |
| Formulář napájecího motoru | Konverze kmitočtu | |
| Zbytek numerického řízení nástroje | Vertical Four-Station Holder | |
| Shank Velikost | mm | 20x20 |
| Držák nástrojů Opakované přesnost polohování | ± 3,2 " | |
| Rozsah rychlosti krmiva | mm/mir | X: 1 ~ 6000 z: 1-10000 |
| Minimální nastavovací jednotka | mm | 0.001 |
| Celkové rozměry stroje (LXWXH) | mm | 2150x1450x1650 mm |
| Hrubá hmotnost stroje | kg | 1900 |
