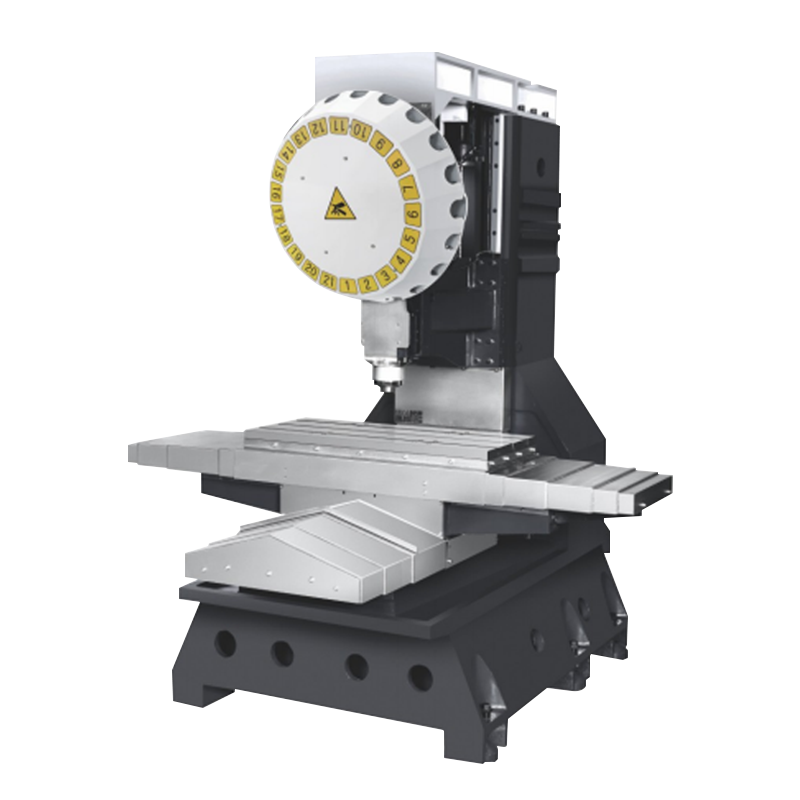

Vrtání a klepání na stroje
Standardní konfigurace zařízení zahrnuje tři osy s využitím tchajwanské značky „Yintai PMMI“ nebo „Shangyin Hivin“ C-Grade Screws a „Yintai PMI“, „Shangyin Hivvin“ nebo „Thk“ přesné lineární kolejnice, aby byla zajištěna vysoká přesnost a stabilita vybavení. Kromě toho jsou tři osy zařízení také vybaveny přesným ložiskem třídy P4, které zajišťují plynulejší pohyb a nižší tření. Dvě specifikace zásobníků s 24 polohami, BT40-24T a BT50-24T, splňují různé požadavky na nástroj; stejně jako objemové vstřikování oleje pro zjednodušení procesu plnění oleje; a nastavitelné výškové sloupce pro přizpůsobení se různým požadavkům na zpracování. Tyto konfigurace a možnosti mohou být přizpůsobeny podle skutečného použití potřebují ke zlepšení celkového výkonu a snadného provozu zařízení
Informace o výrobě
Hlavní konfigurace
Tři osy přijímají „Gintech PMI nebo Shangyin Hiwin“ nebo „Thk“ kulové šrouby.
Tři osy přijímají „yintai pmis nebo shangyin hiwin“ nebo „thk“ kulové šrouby.
P4 ložiska pro tři osy
Přímé vřetena „SpeedCn“
BT30-21T „SpeedCN“ Rotary Servo Tool Changer.
Tříosé spojky „SpeedCN“
Kryt tří osy „SpeedCN“
Objemný oiler
Nástroje pro nastavení nástrojů a nástroje
Volitelné konfigurace
BBT30-110-12000/15000/20000 ot/min
BT30-36T ‘Speedcn 'Yi-Tai Reversing Type stejný servisní časopis
Technický parametr
| Specifikace | jednotka | TP500Z | TP600Z | TP600L | TP700L | TP800V | TP1000V | T13V |
| Cestování osy x/y/z | mm | 500*400*330 | 600*400*330 | 600*450*330 | 700*450*330 | 800*500*330 | 1000*500*330 | 1300*650*450 |
| Velikost tabulky | mm | 650*400 | 700*420 | 700*420 | 800*420 | 1000*500 | 1000*500 | 1400*600 |
| Zatížení tabulky | kg | 250 | 250 | 250 | 350 | 350 | 500 | |
| Vzdálenost od středu vřetena k povrchu směrnice | mm | 464 | 464 | 464 | 546 | 546 | 705 | |
| Vzdálenost od koncového obličeje vřetena k povrchu stolu | mm | 150-480 | 150-480 | 160-490 | 150-480 | 150-600 | ||
| Tabulka T-Slot (šířka*slot*mezera) | mm | 14t*3*125 | 14t*3*125 | 18t*5*100 | 18t*5*100 | 18t*5*100 | ||
| Otvor/průměr vřetena | / | BBT30-100 | BBT30-110 | BBT30-110 | BBT30-110 | BBT-30-110 | ||
| Rychlost vřetena | r/min | 20000 | 20000 | 20000 | 20000 | 12000 | ||
| (Xnz) Rychlý traverz | M/min | 36/48 | 36/48 | 48 | 48 | 36 | ||
| Kulový šroub | mm | XY: ф28*12116 Z: ф32*12116 | XYZ: ф32*16 | XYZ: 40*12 | ||||
| Válečkový průvodce (šířka linky/počtu posuvníků) | mm | XYZ: 30*2 | XYZ: 30*2 | XYZ: 35*2 | X: 45*6 yz: 45*4 | |||
| Hmotnost stroje | kg | ≈2200 | ~ 2300 | ≈2500 | ~ 2550 | ≈3000 | ≈3300 | ~ 4500 |
Zůstat v kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Společnost Ningbo Hongjia CNC Technology Co., Ltd. začala v roce 2006 a byla založena v roce 2018. Nachází se v Qianwan New District, Ningbo City, provincie Zhejiang, South Wing of China Yangtze River Delta Economic Zone. Je to podnik specializující se na výzkum, vývoj, výrobu a prodej CNC kovových řezacích zařízení. Jako Čína Vrtání a klepání na stroje supplier and custom Vrtání a klepání na stroje company, Se silnou technickou silou a bohaté zkušenosti s průmyslem se Hongjia CNC zavázala poskytovat zákazníkům pokročilá řešení CNC, aby vyhovovaly potřebám zákazníků v různých průmyslových odvětvích.
Rostlina a vybavení
Co jsou zprávy
-
V dnešním stále konkurenceschopnějším zpracovatelském průmyslu společnosti stále více nárokují vysoce účinné, vysoce přesné a vysoce integrované obráběcí řešení. Ningbo Hongjia CNC Technology Co., Ltd., profesionální ...
Přečtěte si více -
Vrkný a klepání je strojový nástroj, který kombinuje funkce vrtání a klepání. Používá se primárně k vyvrtání otvorů a vytváření vnitřních závitů (klepání) v materiálech, jako je kov, plast a dřevo. Prostřednictv...
Přečtěte si více -
1. Proč preferuje letecký průmysl horizontální střediska otočení ? Výhoda gravitace: Vyvarujte se deformace velkých obrobků Problémy s vertikálním otáčením: Při zpracová...
Přečtěte si více
Znalosti průmyslu
Vrtání a klepání na stroje: zdroj energie přesné výroby
Hongjia CNC, založená v přílivu nové éry, hluboce chápe, že technologická inovace je nevyčerpatelnou hnací silou pro udržitelný rozvoj podniků. Společnost má tým výzkumu a vývoje složený z průmyslových odborníků a vyšších inženýrů. Drží krok s mezinárodními pokročilými technologickými trendy, neustále prokládají technické bariéry a rozvíjejí řadu Vrtání a klepání na stroje s vynikajícím výkonem a pohodlným provozem.
Vrtání a klepání Hongjia CNC se snaží o nejvyšší konfiguraci. Ve standardní konfiguraci používají všechny tři osy C-Precision Ball Screws ze známých značek tchajwanů "Yintai PMMI" nebo "Hiwin Hivin", stejně jako "Yintai PMI", "Hiwin Hivvin" nebo mezinárodně renomované "THK" Precision Linear Guides. Tyto složky s vysokou přesností přenosu zajišťují stabilitu a vysokou přesnost stroje během provozu a mohou zvládnout složité a proměnlivé úkoly zpracování s lehkostí a přesností. Kromě toho jsou tyto tři osy vybaveny přesnými ložisky třídy P4, která dále zlepšují hladkost pohybu a snižují koeficient tření, takže stroj může stále udržovat dobrou přesnost a účinnost zpracování při dlouhodobém provozu.
Aby bylo možné splnit potřeby zpracování různých zákazníků, poskytují vrtání a klepání Hongjia CNC řadu volitelných konfigurací. Mezi nimi je návrh časopisu s 24 stanicemi obzvláště poutavý a poskytuje dvě specifikace BT40-24T a BT50-24T, které se mohou flexibilně přizpůsobit různým nástrojům. Ať už se jedná o malé přesné díly nebo velké strukturální části, najdete vhodné řešení zpracování. Tento návrh výrazně zlepšuje účinnost zpracování, zkracuje dobu změny nástroje a vytváří pro zákazníky větší hodnotu. Současně je stroj také vybaven objemovým olejem, který zjednodušuje proces plnění maziva a zajišťuje dlouhodobý stabilní provoz stroje.
Hongjia CNC ví, že potřeby zpracování každého zákazníka jsou jedinečné. Společnost proto nejen poskytuje standardizované stroje vrtání a klepání, ale také vyniká v poskytování individuálních přizpůsobených služeb na základě konkrétních scénářů aplikací zákazníka. Od základní konfigurace obráběcích strojů po speciální funkční požadavky a dokonce i personalizovaného návrhu operačního rozhraní může Hongjia CNC flexibilně přizpůsobit skutečné potřeby zákazníků.
Vzhledem k tomu, že se inteligentní výroba stává obecným trendem transformace a modernizace globálního výrobního průmyslu, Hongjia CNC aktivně přijímá změny s otevřenějším přístupem a neustále zkoumá nové technologické hranice. Společnost má nejen místo na domácím trhu, ale také se zaměřuje na mezinárodní trh a snaží se posunout zlatý vývěsní štít „Made in China“ na světovou scénu. Prostřednictvím úzké spolupráce s domácími a zahraničními zákazníky Hongjia CNC postupně buduje globální servisní síť, která se zavázala poskytovat zákazníkům efektivnější, inteligentní a spolehlivější řešení zpracování kovů.
