Domov / Produkty / Horizontální série otáčení a frézování CNC / CK6150 vysoce výkonný CNC horizontální soustruh CK6150 vysoce výkonný CNC horizontální soustruh
Numerická kontrolní soustruh
Horizontální soustruh řady CK6150 má vlastnosti vysoké přesnosti, vysokého výkonu, vysoké rigidity atd. Její hlavní části a struktura jsou optimálně navrženy, což je první volbou vybavení pro obráběcí hřídele, disky, pouzdra, speciálně tvarované povrchy a šroubové obsluhy.
GSK980TB3/Huazhong 808 CNC Systém a All-Digitální AC Servo systém, X, Osa Z, jsou polosvinuté ovládání smyčky, kulové šrouby pomocí přesných kuličkových šroubů na úrovni C3, elektrické komponenty jsou importovány nebo domácí známé značky, v souladu s CE nebo domácími 3C certifikací. Stroj je vybaven vertikálním čtyřstadním držákem nástrojů CNC slavné značky v Číně, který má vlastnosti s vysokou přesností polohy, vysokou pevností a dobrým antivibračním výkonem.
Strojtky stroje jsou před odchodem z továrny kontrolovány v přísném souladu s inspekčními postupy. Každý strojový přístroj přijímá laserový interferometr pro kontrolu přesnosti polohování osy X a Z a opakovatelnost přesnosti polohování, aby byla zajištěna jejich stabilita a spolehlivost.
Informace o výrobě
Výhody strojního stroje
1. Vřeteníku a postele stroje. Tailstock. Celý stroj přijímá laserový interferometr pro inspekci, který může účinně zaručit přesnost polohování osy a osy x, opakující se přesnost polohy, vůli a stabilitu stroje.
2. Strojský přístroj je vyroben z litiny s vysokou pevností se speciálními materiály mědi a chromu a průvodce ložem je uhasit do hloubky 3 mm, což účinně zlepšuje odolnost proti opotřebení a stabilita stroje.
3. Strojský přístroj přijímá centralizované mazání a vřeteník je circal s nuceným mazáním, což zajišťuje charakteristiky čistoty a rozptylu tepla v reagujícím na horké počasí na jihu a účinně prodlužuje životnost ložisek a rychlostních stupňů.
4. Vřeteno stroje přijímá ložiska Harbin, vřetena přes díru 82 mm a strojové ozubené kola pomocí přesného broušení, účinně zlepšuje tvrdost ozubeného ozubeného ozubeného ozubeného ozubeného a snižování hluku stroje.
5. Stroj přijímá kuličky Hanjiang, kulové šrouby z osy z a kuličky osy s tahovou strukturou, což zvyšuje přesnost obrábění obrobku vnějšího kruhu a velikosti vnitřní díry.
6. Stroj přijme držák elektrického nástroje bez liftu. Velikost stopky nástroje: 25x25 mm.
7. Elektrické spotřebiče značky Delixi

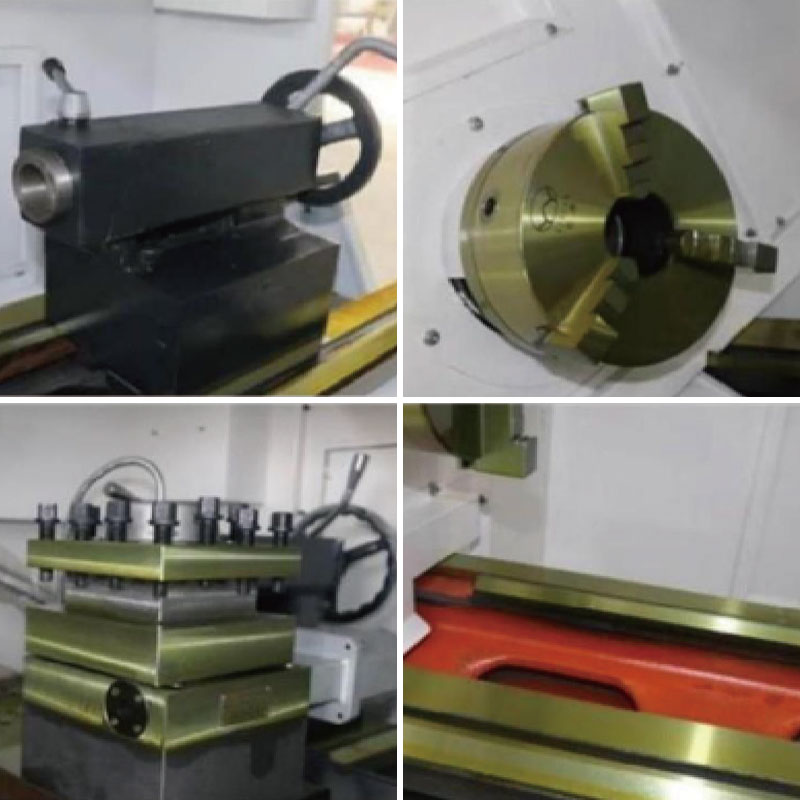

Zbytek numerického řízení nástroje
Čtyř-stanice CNC nástroje držák nástrojů s vysokou přesností, stabilitou a spolehlivostí, širokou škálou aplikací, jednoduchou strukturou, snadnou údržbou atd.
Konstrukce tailstocku stroje dává plné zvážení rigiditu, únosné kapacity a příjemnosti použití. Metoda zvedání je manuální.
Stroj je vybaven 250mm manuálním tří-čelidním sklíčkem.
Wenchang (Sanhe) Vertical 4-Poloční držák nástrojů CNC je charakterizován vysokou přesností polohy, stabilitou a spolehlivostí, širokou škálou aplikací, jednoduchou strukturou a snadnou údržbou.
Přijetí struktury plochého postele, formování pryskyřice, vysoce kvalitní litisové litiny, vodicí kolejnice přijímá středně frekvenční zhášení a plastový lisovací proces, který má dobrou odolnost proti otěru a zadržování přesnosti.
Technický parametr
| Položka | Jednotka | CK6150 |
| Maximální průměr otáčení na posteli | mm | Φ500 |
| Maximální průměr otáčení na držáku nástroje | mm | Φ290 |
| Maximální délka obrobku mezi dvěma centry | mm | 1000 |
| Vřeteno průměrem otvoru | mm | 82 |
| Rozsah rychlosti vřetena | r/min | 150-1600 Rychlost varubte s nezávislým vřetenem nebo třemi rychlostními stupni |
| Typ vřetenového koncového typu | ISO (GB) A2-8 | |
| Spindly Front Taper otvor | Pět mohs | |
| Power vřetenového motoru | 7.5 | |
| Forma motoru vřetena | Konverze kmitočtu | |
| Zbytek numerického řízení nástroje | Vertikální 4-stanice | |
| Shank Velikost | mm | 25x25 |
| Držák nástrojů Opakované přesnost polohování | ± 0,01 " | |
| Cestování osy x | mm | 310 mm |
| Cestování z osy z | mm | 1000 mm |
| Rychlá pohyblivá rychlost | mm/min | X: 6000 Z: 8000 |
| Rozsah rychlosti krmiva | mm/min | X: 1 ~ 2000 z: 1 ~ 2000 |
| Minimální nastavovací jednotka | mm | 0.001 |
| Průměr rukávu ocasu | mm | Φ65 |
| Tailstocic pouzdro | mm | 150 |
| Ocas sedadla | Pět mohs | |
| Chlazení motorového výkonu | W | 90 |
| Hlava chladicího čerpadla | m | 5 |
| Tok chladicího čerpadla | L/min | 25 |
| Zdroj energie | 380V ± 10%, 50 Hz ± 1% třífázové AC | |
| Okolní teplota | ℃ | 0-40 |
| Relativní vlhkost | % | ≤ 92 |
| Celkové rozměry stroje (LXWXH) | mm | 2450x1510x1840 |
| Hmotnost stroje | Kg | 2150 |
Zůstat v kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Společnost Ningbo Hongjia CNC Technology Co., Ltd. začala v roce 2006 a byla založena v roce 2018. Nachází se v Qianwan New District, Ningbo City, provincie Zhejiang, South Wing of China Yangtze River Delta Economic Zone. Je to podnik specializující se na výzkum, vývoj, výrobu a prodej CNC kovových řezacích zařízení. Jako Čína CK6150 vysoce výkonný CNC horizontální soustruh supplier and custom CK6150 vysoce výkonný CNC horizontální soustruh company, Se silnou technickou silou a bohaté zkušenosti s průmyslem se Hongjia CNC zavázala poskytovat zákazníkům pokročilá řešení CNC, aby vyhovovaly potřebám zákazníků v různých průmyslových odvětvích.
Rostlina a vybavení
Co jsou zprávy
-
V dnešním stále konkurenceschopnějším zpracovatelském průmyslu společnosti stále více nárokují vysoce účinné, vysoce přesné a vysoce integrované obráběcí řešení. Ningbo Hongjia CNC Technology Co., Ltd., profesionální ...
Přečtěte si více -
Vrkný a klepání je strojový nástroj, který kombinuje funkce vrtání a klepání. Používá se primárně k vyvrtání otvorů a vytváření vnitřních závitů (klepání) v materiálech, jako je kov, plast a dřevo. Prostřednictv...
Přečtěte si více -
1. Proč preferuje letecký průmysl horizontální střediska otočení ? Výhoda gravitace: Vyvarujte se deformace velkých obrobků Problémy s vertikálním otáčením: Při zpracová...
Přečtěte si více
Znalosti průmyslu
CK6150 vysoce výkonný CNC horizontální soustruh , jako hvězdný produkt Hongjia CNC, kombinuje vysokou přesnost, vysokou energii a vysokou rigiditu a je preferovaným zařízením v oblasti mechanického zpracování. Jeho koncepce návrhu je pokročilá a hlavní komponenty a struktury jsou optimalizovány, aby se zajistil stabilní výkon a vynikající výkon stroje v komplexních zpracovatelských úkolech. Přijímá systém GSK980TB3/Huazhong 808 CNC a plně digitální AC serdo systém a jak osa x, tak osa Z, přijímají semi-uzavřenou kontrolu smyčky, aby byla zajištěna přesnost procesu zpracování.
Hlavní konkurenceschopnost stroje stroje spočívá v jeho vynikající přesnosti a stabilitě. Box vřetena, postel a tailstock soustruhu CK6150 jsou kontrolovány laserovým interferometrem. Tento přísný inspekční proces účinně zaručuje přesnost polohování, přesnost polohování opakování, zpětnou vůli a celkovou stabilitu osy z a osy x. Postel je vyroben z vysoce pevného litiny a přidávají se speciální materiály, jako je měď a chrom. Lehry postele jsou uhasit hloubku 3 mm, což výrazně zvyšuje odolnost proti opotřebení a dlouhodobou stabilitu stroje.
Aby bylo možné splnit efektivní požadavky na rozptyl tepla v přítoku v horkém počasí na jihu, přijímá soustruh CK6150 centralizovaný mazací systém. Krabice vřetena je nucena namazat a cirkulovat, což zajišťuje čistotu a dobrý výkon rozptylu tepla v vřetenové krabici a účinně prodlužuje životnost ložisek a ozubených kol. Vřeteno používá ložiska Harbin s průměrem proklouznutí 82 mm. Ozubená kola strojů jsou přesně uzemněna, což nejen zlepšuje tvrdost ozubeného kola, ale také významně snižuje hluk provozu obráběcího stroje a vytváří pro uživatele tišší pracovní prostředí.
Pokud jde o přenosový systém, soustruh CK6150 používá přesný kuličkový šroub značky Hanjiang. Kouzové šrouby osy z a osy x mají strukturu tahu. Kromě toho je strojní nástroj vybaven elektrickými komponenty značky Delixi a čtyřstadním elektrickým držákem nástrojů bez zvedání nástrojů. Velikost rukojeti nástroje je 25x25 mm, což dále zvyšuje účinnost změny nástroje a flexibilitu zpracování. Čtyř-stanice CNC Tools se stal oblíbenou volbou mnoha uživatelů pro své vysoce přesné umístění, dobrou stabilitu a širokou použitelnost, jakož i pro jednoduchou strukturu a snadnou údržbu.
Design tailstocku také odráží konečnou snahu Hongjia CNC o podrobnostech. Tailstock soustruhu CK6150 plně zvažuje rigiditu, kapacitu nesoucí zátěž a snadnou provoz a přijímá manuální zvedání, aby byla zajištěna stabilní podpora při různých požadavcích na zpracování. Strojský přístroj je vybaven standardním 250mm manuálním manuálním tří-čelidním upínáním, který poskytuje pohodlí pro upínací pracovníky s různými tvary a velikosti. Současně používá stroj strojní přítomen čtyřstabicový vertikální držák nástrojů Wenchang značky, který je také známý pro svou vysokou přesnost, vysokou stabilitu a širokou použitelnost. Jeho kompaktní struktura a snadná údržba dále zlepšují celkový výkon stroje.
Horizontální soustruh CK6150 je také velmi geniální ve strukturálním designu. Přijímá strukturu plochého lůžka v kombinaci s odlitkem pryskyřice a vysoce kvalitní litinový materiál a vodicí kolejnice přijímá středně frekvenční zhášení a plastovou lisovací technologii, která je nejen extrémně odolná vůči opotřebení, ale také může dlouhodobě udržovat přesnost zpracování. .
