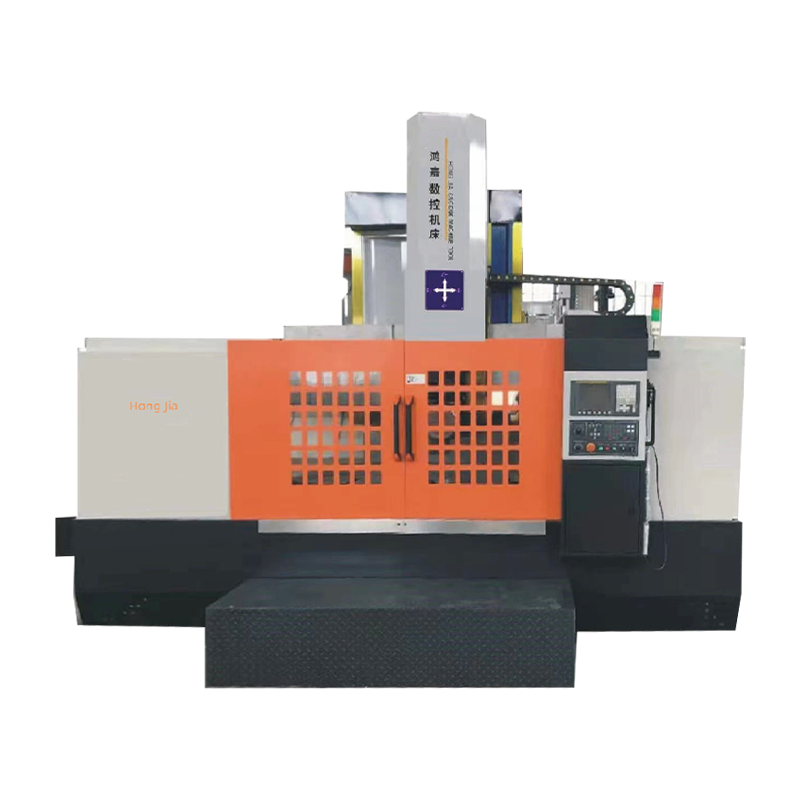

Domov / Produkty / Série svislých soustruhů / CK-5116B SIEMENS 808D CNC svislý soustruh s jedním sloupcem CK-5116B SIEMENS 808D CNC svislý soustruh s jedním sloupcem
Numerická kontrolní soustruh
CK51 series CNC single-column vertical lathe is a high-tech mechatronic product that our company absorbs the contemporary advanced design and manufacturing technology, adopts CAD optimization design method, implements enterprise precision standard, configures domestic and foreign advanced functional components, and realizes strong cutting force in structural performance, super-heavy load on the table, high dynamic and static rigidity of the machine tool, safety and reliability of all pohyby, dlouhá životnost a vysoká účinnost zpracování. Stroj je high-tech elektromechanický integrovaný produkt. Využití s Advanced Siemens 808D CNC systém může dosáhnout přesné kontroly. Stroj Stroj zahrnuje 320 čtyřstadní elektrický řezací stůl, čtyřstupňový nepřetržitě variabilní převodovku a 30kW servo hlavního motoru, který zajišťuje stabilní výkon a efektivní schopnosti zpracování za různých procesních podmínek. Jeho počástiná struktura ochrany, ochrana paprsku, automatické odstranění čipů a systém chlazení vody efektivně zvyšuje bezpečnost, čistotu prostředí zpracování a trvanlivost zařízení.
Informace o výrobě
Konfigurace sT roje
1. Systém CNC Siemens 808d;
2,320 čtyřstadní elektrické řezací stůl;
3. Čtyřrychlostní nepřetržitě variabilní přenos, hlavní motor motoru 30 KW;
4. Poloschlovaná ochrana, ochrana mezi přílohem, odstranění čipů, chlazení vody;
5. Vybaven hydraulickým upínacím střelbou s průměrem 1400 mm;
6. Stroj Stroj nemá žádnou funkci závitu a nepřichází s kodérem vřetena;
7. Základna Workbench je podporována válcovacími vodicími kolejnicemi.
Použití stroje
Tento strojový přístroj je vhodný pro vysokorychlostní nástroje pro řezání oceli, nástroje pro řezání tvrdé slitiny a různé vysoce výkonné nástroje pro řezání pro zpracování černého kovu, neželezného kovu a některých pracovníků nekovových materiálů. Může dokončit hrubé a přesné otáčení vnitřních a vnějších válcových povrchů, vnitřních a vnějších kuželových povrchů, plochých povrchů, rotačních povrchů a drážky na stroji.
Technický parametr
| Položka | Jednotka | CK5116B |
| Řezací nástroj Pos největší průměr | mm | 1600 |
| Průměr hydraulického sklíčidla | mm | 1400 |
| Maximální výška obrobku | mm | 1200 |
| Maximální hmotnost obrobku | t | 5 |
| Rychlost rychlosti pracovního stolu | r/min | 1-160 |
| Úroveň rychlosti lavice | Čtyřstupňová postupná | |
| Maximální točivý moment pracovního stolu | Kn/m | 30 |
| Počet fází krmiva pro držák nástrojů | Wlevel | Složivý |
| Maximální řezací síla držáku svislých nástrojů | Kn | 25 |
| Horizontální tah | mm | 950 |
| Svislý tah | mm | 800 |
| Cestování křížového paprsku | mm | 850 |
| Rozsah rychlosti krmiva pro držák nástrojů | mm/min | 0,1-500 |
| Rychlá rychlost pohybu držáku nástroje | mm/min | 2000 |
| Rychlost zvedání paprsku | mm/min | 440 |
| Rozměry průřezu nože (délka x šířka) | mm | 30x40 |
| Hlavní výkon motoru | kW | 30 |
| Konfigurace systému | Siemens 808D | |
| Osa souřadnice CNC | Propojení osy X. Z. | |
| Hmotnost stroje (přibližně) | t | 14.5 |
