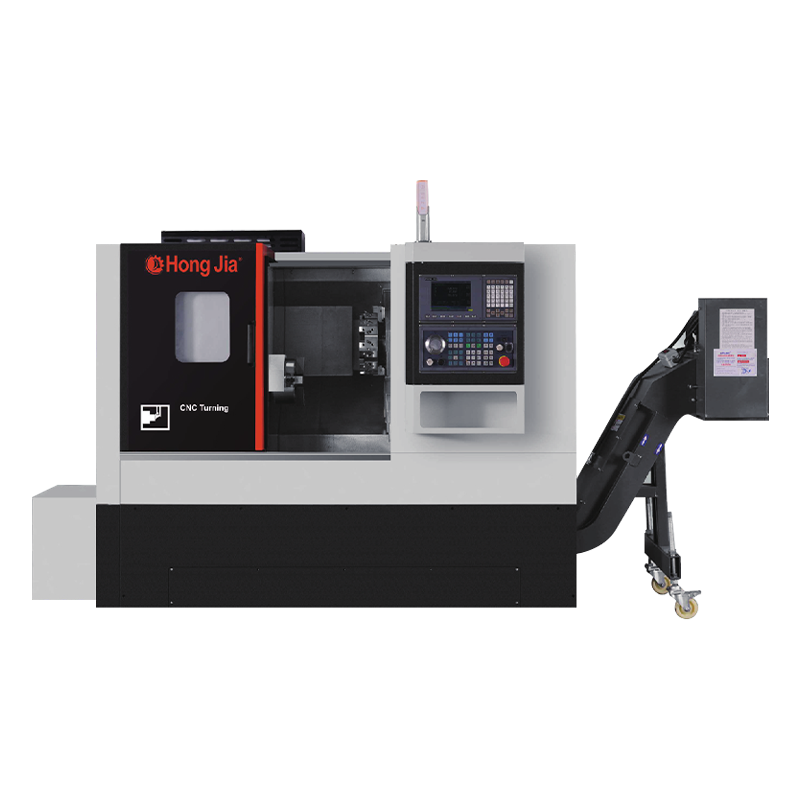

Střed horizontálního otočení NC-106
Vodorovné středisko pro otočení je nejen dobré v tradičních operacích na obratu, ale také integruje více funkcí zpracování, jako je vrtání, nudné, frézování a klepání. Jedno zařízení může dokončit více procesů, což výrazně snižuje počet převodů obrobku a zlepšení účinnosti výroby. Použití pokročilých systémů řídicích systémů servo a návrhu přesnosti průvodce kolejnicí zajišťuje, že každé zpracování může splňovat požadavky na přesnost na úrovni mikronu. Ať už se jedná o otočení složitých obrysů nebo jemných frézovacích operací, lze jej snadno zvládnout.
Celková struktura lití prošla přísným tepelným ošetřením, aby se zajistilo, že stroj může stále udržovat stabilitu a přesnost při dlouhodobém zpracování těžkých zátěží. To poskytuje uživatelům vyšší spolehlivost zpracování a delší životnost. Vodorovná střediska otočení se široce používají v leteckém prostoru, výrobě automobilů, výrobě plísní, přesných strojích a dalších polích.
Informace o výrobě
Schopnost zpracování
1. soustruh, vrtání a nuda lze provést
2. základní struktura s vysokou rigiditou, k dosažení těžkého řezání
3. vynikající schopnost řezání a přesnost stabilního zpracování k dosažení vysoké produkce
4. Natácí nádrž chladicí kapaliny se používá pro snadné čištění a řezání
5. Standardní kapacita nádrže: 100L

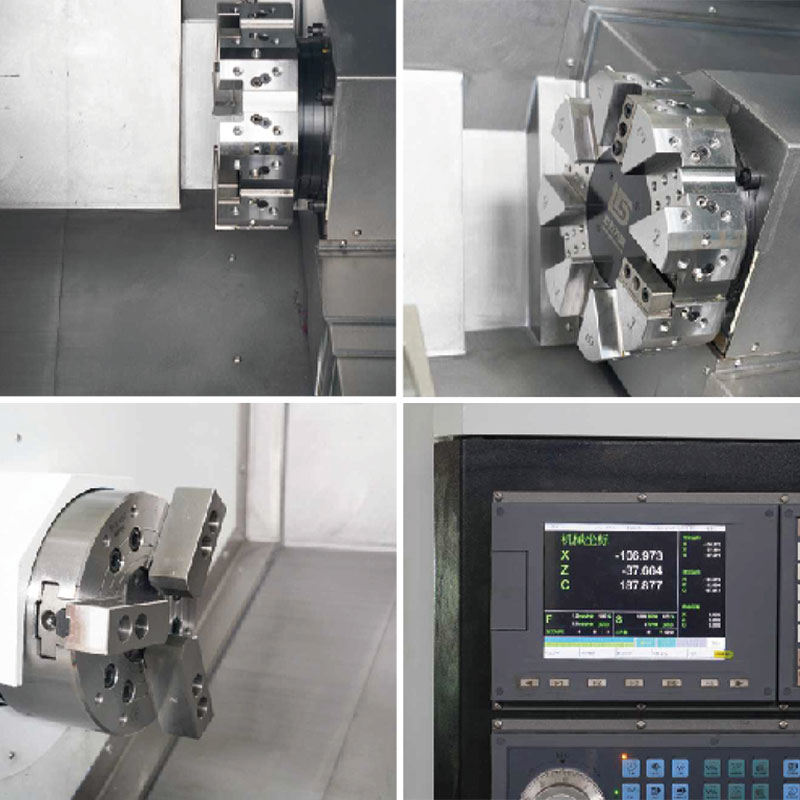

Základní konfigurace obráběcího obrázku
1. Nová generace Sytec/7ta-E
2. Nová generační pohon a pohon vřetena
3. Nová generace motoru s vysokým točivým momentem je standardní
4. Tchaj -wan nebo japonská drátěná kolejnice a šroub
5. Samostatná nádrž na vodu
6. stroj na odstraňování čipů
7. Tlak oleje tři drápy
8. Standard s vestavěnou vysokorychlostní jednotkou Precision Mechanical vřeteno
Technický parametr
| Položka | NC-106 |
| Max. průměr obrábění | Φ300 mm |
| Max. pracovní délka | 350 mm |
| Max. průměr otáčení | 500 mm |
| Rozměry vřetena | 6/8 palce |
| Max. Rychlost vřetena | 4000 minut -1 |
| Tvar vřetenového koncového tvaru | A2-5 |
| Aperturou vřetena | Φ56mm |
| Vnitřní průměr trubice vřetena | Φ45mm |
| Vnitřní průměr ložiska hlavního hřídele | Φ90 mm |
| Síla vřetena | 7,5 kw/11kw |
| Hodnocený točivý moment vřetena | 70N.M |
| Max. točivý moment vřetena | 100n.m |
| Počet povrchů věže | 8 |
| Popisovač nástroje vnějšího průměru | 25x25 |
| BIT SEAT BORE | Φ32mm |
| Cestování z/x | Z: 370 mm x: 200 mm |
| Rychlá rychlost posunu z/x | Z: 20 m/min x: 20 m/min |
| Kapacita napájení | 18KVA |
| Celkové rozměry stroje (LXWXH) | 2350 × 1560 × 1715 mm (bez čipového dopravníku) stroj na odstraňování čipu není zahrnut |
| Hmotnost stroje | 3300 kg |
Zůstat v kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Společnost Ningbo Hongjia CNC Technology Co., Ltd. začala v roce 2006 a byla založena v roce 2018. Nachází se v Qianwan New District, Ningbo City, provincie Zhejiang, South Wing of China Yangtze River Delta Economic Zone. Je to podnik specializující se na výzkum, vývoj, výrobu a prodej CNC kovových řezacích zařízení. Jako Čína Střed horizontálního otočení NC-106 supplier and custom Střed horizontálního otočení NC-106 company, Se silnou technickou silou a bohaté zkušenosti s průmyslem se Hongjia CNC zavázala poskytovat zákazníkům pokročilá řešení CNC, aby vyhovovaly potřebám zákazníků v různých průmyslových odvětvích.
Rostlina a vybavení
Co jsou zprávy
-
V dnešním stále konkurenceschopnějším zpracovatelském průmyslu společnosti stále více nárokují vysoce účinné, vysoce přesné a vysoce integrované obráběcí řešení. Ningbo Hongjia CNC Technology Co., Ltd., profesionální ...
Přečtěte si více -
Vrkný a klepání je strojový nástroj, který kombinuje funkce vrtání a klepání. Používá se primárně k vyvrtání otvorů a vytváření vnitřních závitů (klepání) v materiálech, jako je kov, plast a dřevo. Prostřednictv...
Přečtěte si více -
1. Proč preferuje letecký průmysl horizontální střediska otočení ? Výhoda gravitace: Vyvarujte se deformace velkých obrobků Problémy s vertikálním otáčením: Při zpracová...
Přečtěte si více
Znalosti průmyslu
Vysoce přesné a vysoce účinné obráběcí zařízení CNC-horizontální otočné centrum
V moderní výrobě se vysoce přesné a vysoce účinné obráběcí zařízení stalo klíčem ke zlepšení produktivity v různých průmyslových odvětvích. Horizontální středisko otáčení má nejen tradiční funkce otáčení, ale také integruje více obráběcích funkcí, jako je vrtání, nudné, frézování a klepání. Jedno zařízení může dokončit více procesů, což výrazně snižuje počet časů zpracování obrobku a zlepšení účinnosti výroby. Díky této všestrannosti je horizontální otočení centrem ideální volby pro řadu průmyslových odvětví, jako je letecký průmysl, výroba automobilů, zpracování plísní a přesné stroje.
The Horizontální střed otáčení je navržen se základní strukturou s vysokou rigiditou, aby se zajistilo, že zařízení vydrží řezání zatížení při zachování stabilní přesnosti obrábění. Její vynikající schopnost řezání a přesnost obrábění s vysokou stabilitou mu umožňují dosáhnout účinného a stabilního výkonu obrábění při hromadné výrobě. Chladicí systém zařízení přijímá výsuvný design nádrže na chladicí kapalinu pro snadné čištění a manipulaci s čipem. Standardní kapacita nádrže chladicí kapaliny je 100 l, což zajišťuje potřeby chlazení dlouhodobého obrábění.
Pokročilé kontrolní systém a Precision Guide Rails
Horizontální středisko otáčení přijímá řídicí systém nové generace Sytec/7TA-E a je vybaven novou generací pohonných motorů a systémů vřetenového pohonu. Její motor vřetena s vysokým torque je standardní, což umožňuje zařízení udržovat vynikající výkon při otáčení nebo jemném frézování komplexních obrysů. Kromě toho vodicí kolejnice a olověné šrouby zařízení používají vysoce přesné komponenty z Tchaj-wanu nebo Japonska, což zajišťuje stabilitu a přesnost po dlouhodobém zpracování.
Celková struktura odlévání horizontálního střediska otočení podléhá přísnému procesu tepelného zpracování, aby se zajistilo, že stroj může udržovat stabilitu a přesnost v dlouhodobém prostředí zpracování těžkých zátěží. Tento design nejen rozšiřuje životnost stroje, ale také zvyšuje spolehlivost zpracování. Zařízení je také vybaveno nezávislým systémem čištění vodní nádrže a čištění čipu, který účinně snižuje chyby zpracování způsobené akumulací čipů a zvyšuje pohodlí údržby.
Zařízení je vybaveno hydraulickým upínačem tří čelistí jako standardní pro zajištění stabilního upínání obrobku a zlepšení bezpečnosti a přesnosti zpracování. Současně je vybaven automatickým dopravníkem čipu, aby výrazně zkrátil čas pro ruční čištění a zlepšil účinnost výroby. Systém inteligentního řízení usnadňuje provoz a lze snadno zvládnout i složité úkoly zpracování.
Díky své vysoké přesnosti, všestrannosti a efektivní výrobní kapacitě bylo v mnoha průmyslových odvětvích široce používáno horizontální soustředění. Například v leteckém poli lze zařízení použít pro zpracování přesných částí; V automobilovém průmyslu může být použit pro efektivní výrobu dílů motoru a dílů přenosového systému; Ve výrobním průmyslu formy může zajistit vysoce přesné zpracování složitých forem.
