Domov / Produkty / Horizontální série otáčení a frézování CNC / NC-106D vysoce účinné těžce řezané horizontální otočné centrum NC-106D vysoce účinné těžce řezané horizontální otočné centrum

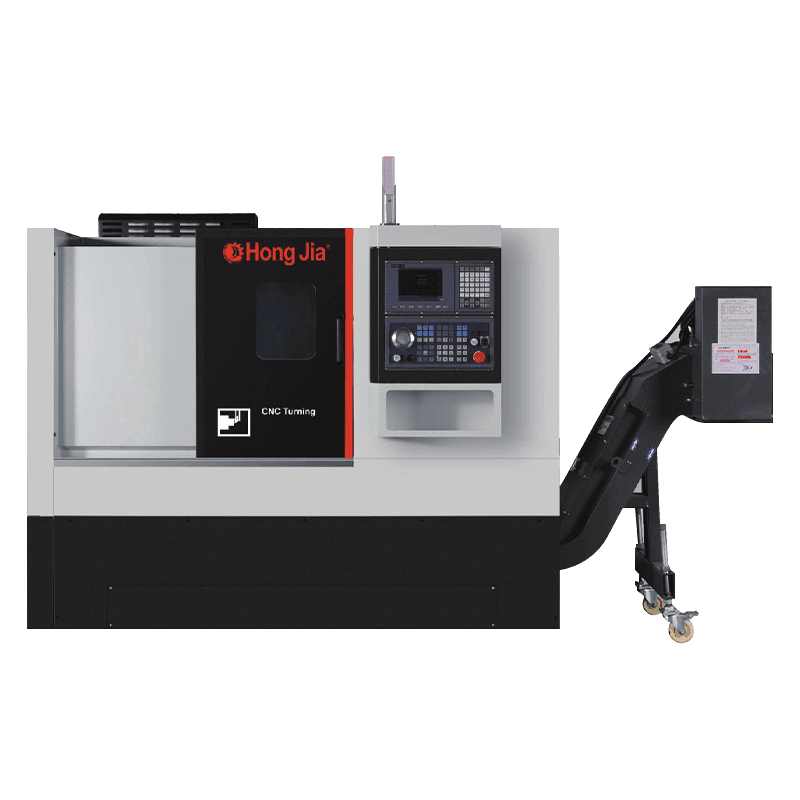

Vysoce účinné těžkopádné horizontální otočné centrum je vysoce výkonný stroj navržený pro těžkopádné zpracování a vysoce přesnou výrobu. Má základní strukturu s vysokou rigiditou a může dosáhnout stabilního řezání těžkých zatížení. Zařízení přijímá pokročilý pohon a vestavěné vysokorychlostní přesné vřeteno, vybavené více staniční výkonovou věží a podporuje celou řadu procesů zpracování, jako je otáčení, vrtání a nudné. Jeho efektivní systém chlazení a odstraňování čipů zajišťuje čistotu a stabilitu pro dlouhodobý provoz, vhodné pro potřeby výroby s vysokou intenzitou, a zároveň poskytuje vynikající přesnost a efektivitu výroby, což z něj činí jedinou volbu v oblasti těžkého odvětví. . .
Informace o výrobě
Schopnost zpracování
1. soustruh, vrtání a nuda lze provést
2. základní struktura s vysokou rigiditou. k dosažení těžkosti
3. vynikající schopnost řezání a přesnost stabilního zpracování k dosažení vysoké produkce
4. Natácí nádrž chladicí kapaliny se používá pro snadné čištění a řezání
5. Standardní kapacita nádrže: 100L
Základní konfigurace obráběcího obrázku
1. Nová generace Sytec/22ta
2. Nová generační pohon a pohon vřetena
3. vestavěné vysokorychlostní motorizované vřeteno je standardní
4. Tchaj -wan nebo japonská drátěná kolejnice a šroub
5. Samostatná nádrž na vodu
6. stroj na odstraňování čipů
7. Tlak oleje tři drápy
8. Power Tower 12 stanic
Technický parametr
| Položka | NC-106D |
| Max. průměr obrábění | Φ280 mm |
| Max. pracovní délka | 300 mm |
| Max. průměr otáčení | 500 mm |
| Rozměry vřetena | 6/8 palce |
| Max. Rychlost vřetena | 5000 minut -1 |
| Tvar vřetenového koncového tvaru | A2-5 |
| Aperturou vřetena | Φ56mm |
| Vnitřní průměr trubice vřetena | Φ45mm |
| Vnitřní průměr ložiska hlavního hřídele | Φ90 mm |
| Síla vřetena | 11 kW |
| Hodnocený točivý moment vřetena | 35n.m |
| Max. točivý moment vřetena | 70N.M |
| Počet povrchů věže | 12 |
| Popisovač nástroje vnějšího průměru | 20x20 |
| BIT SEAT BORE | Φ25 |
| Model hlavy věžičky | BMT40/ER20 |
| Maximální rychlost hlavy věže | 4000 mm-1 |
| Power Power Power Motor Power Power | 2,4 kw |
| Točivý moment hlavy věže | 7,7n.m |
| Osa podávání z/x směr cestování | Z: 370 mm x: 185 mm |
| Napájení motoru krmiva z/x | 1,7 kW |
| Rychlá rychlost posunu z/x | Z: 20 m/min x: 20 m/min |
| Rychlá rychlost posunu a | A: 20 m/min |
| Kapacita napájení | 20KVA |
| Celkové rozměry stroje (LXWXH) | 2040 × 1560 × 1715 mm (bez čipového dopravníku) Čipový stroj není zahrnut |
| Hmotnost stroje | 3500 kg |
Zůstat v kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Společnost Ningbo Hongjia CNC Technology Co., Ltd. začala v roce 2006 a byla založena v roce 2018. Nachází se v Qianwan New District, Ningbo City, provincie Zhejiang, South Wing of China Yangtze River Delta Economic Zone. Je to podnik specializující se na výzkum, vývoj, výrobu a prodej CNC kovových řezacích zařízení. Jako Čína NC-106D vysoce účinné těžce řezané horizontální otočné centrum supplier and custom NC-106D vysoce účinné těžce řezané horizontální otočné centrum company, Se silnou technickou silou a bohaté zkušenosti s průmyslem se Hongjia CNC zavázala poskytovat zákazníkům pokročilá řešení CNC, aby vyhovovaly potřebám zákazníků v různých průmyslových odvětvích.
Rostlina a vybavení
Co jsou zprávy
-
V dnešním stále konkurenceschopnějším zpracovatelském průmyslu společnosti stále více nárokují vysoce účinné, vysoce přesné a vysoce integrované obráběcí řešení. Ningbo Hongjia CNC Technology Co., Ltd., profesionální ...
Přečtěte si více -
Vrkný a klepání je strojový nástroj, který kombinuje funkce vrtání a klepání. Používá se primárně k vyvrtání otvorů a vytváření vnitřních závitů (klepání) v materiálech, jako je kov, plast a dřevo. Prostřednictv...
Přečtěte si více -
1. Proč preferuje letecký průmysl horizontální střediska otočení ? Výhoda gravitace: Vyvarujte se deformace velkých obrobků Problémy s vertikálním otáčením: Při zpracová...
Přečtěte si více
Znalosti průmyslu
Proč je vysoce efektivní těžce řezané horizontální soustředění ideální volbou pro těžké průmyslové aplikace?
Ningbo Hongjia CNC Technology Co., Ltd: Profesionální výrobce zařízení CNC
Společnost Ningbo Hongjia CNC Technology Co., Ltd se zaměřuje na výzkum a vývoj, výrobu a prodej CNC kovových řezacích zařízení a je odhodlána poskytovat pokročilá řešení CNC pro zákazníky v různých průmyslových odvětvích. Jako dodavatel a zakázkový výrobce vysoce účinného horizontálního soustruhu NC-106D se Hongjia CNC spoléhá na svou silnou technickou sílu a bohaté zkušenosti s průmyslem, aby vytvořila vysoce výkonné, vysoce přesné zařízení pro stroj, aby vyhovovalo různým potřebám zpracování zákazníků.
The Vysoce účinné těžce řezané horizontální otočné centrum je vysoce výkonný stroj navržený pro těžkopádné zpracování a vysoce přesnou výrobu. Díky své základní struktuře s vysokou rigiditou může zařízení dosáhnout stabilního těžkoprávného řezání a zároveň mít vynikající přesnost a efektivitu výroby zpracování a zabírat nenahraditelnou polohu v oblasti těžkého průmyslu.
Vynikající schopnosti zpracování pro splnění různých požadavků na proces
Vysoce účinné horizontální středisko otočného otočení podporuje celou řadu technologií zpracování, jako je otáčení, vrtání a nudné, a může splňovat efektivní potřeby zpracování složitých částí. Jeho vysoká riziková struktura zajišťuje stabilitu během těžkého řezání, účinně snižuje vibrace a zlepšuje přesnost zpracování, což z ní činí ideální vybavení pro výrobní prostředí s vysokou intenzitou.
Struktura vysoké rigidity pro stabilní těžké řezání
Zařízení přijímá návrh základní struktury s vysokou rigiditou, která vydrží řezací síly s vysokým zatížením a zajišťuje stabilitu a přesnost procesu zpracování. V kombinaci s vysoce kvalitními lineárními kolejnicemi a olověnými šrouby z Tchaj-wanu nebo Japonska dále zlepšuje stabilitu a životnost zpracování, což mu umožňuje dlouhodobě fungovat po dlouhou dobu.
Vysoce výkonný pohon a vysokorychlostní vřeteno pro zlepšení účinnosti výroby
Tento obráběcí stroj přijímá novou generaci řídicího systému Sytec/22TA a je vybaven pokročilými pohonnými motory a systémy vřetenového pohonu, aby se dosáhlo přesnějšího řízení zpracování. Vestavěné vysokorychlostní přesné elektrické vřeteno nejen zlepšuje rychlost zpracování, ale také zajišťuje přesnost zpracování, uspokojuje duální potřeby vysoké účinnosti a vysokou přesnost ve špičkovém průmyslu.
Výkonová věžička pro více stanice zlepšuje flexibilitu zpracování
Zařízení je vybaveno 12-staničním výkonem, která podporuje řadu konfigurací nástrojů, což umožňuje efektivně dokončit zpracování různých procesů, zkrátit dobu změny nástroje a zlepšit celkovou efektivitu výroby. Vysoká stabilita výkonové věže také zajišťuje spolehlivost během dlouhodobého kontinuálního zpracování.
Efektivní systém odstraňování chlazení a čipu, aby byl zajištěn dlouhodobý provoz stabilní
Strojský nástroj je vybaven nezávislou nádrží na vodu a pokročilým přepravním dopravníkem, který může rychle odstranit čipy, snížit hromadění tepla během procesu řezání a zlepšit stabilitu zpracování. Nádrž chladicí kapaliny typu zásuvky je navržena pro snadné čištění a údržbu a standardní kapacita chladicí kapaliny dosahuje 100L, což je vhodné pro dlouhodobé potřeby zpracování s vysokou intenzitou.
Splňuje vysoce intenzivní výrobní potřeby těžkého průmyslu
Jako efektivní zařízení pro zpracování speciálně určené pro těžký průmysl se vysoce účinné horizontální středisko pro přetočení široce používá při výrobě automobilů, leteckém prostoru, stavbě lodí, energetickým vybavením a dalšími průmyslovými odvětvími s jeho vynikajícím řezacím schopnostem, stabilním zpracováním a efektivní výrobní kapacitou a dokáže se vyrovnat s různými vysokými intenzivními výzvami. . . .
