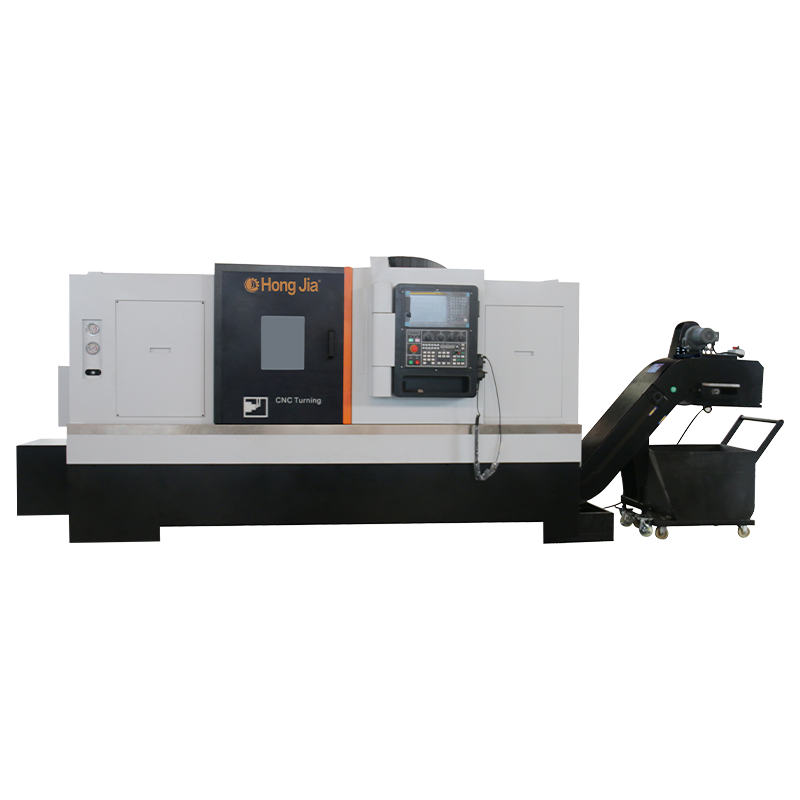

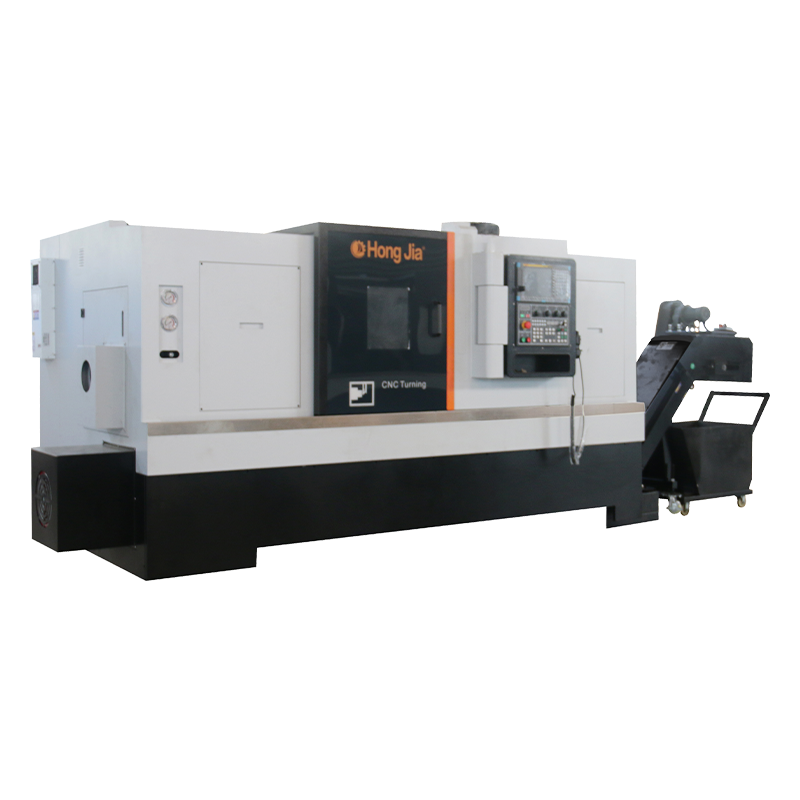

NC-115/1000 CNC soustruh

Soustruh NC-115/1000 CNC je vybaven standardním japonským řídicím systémem FANUC0I-TF.
Navrženo, postaveno a testováno v plném dodržování hodnocení střediska střediska ISO NC-115 (statická přesnost, rozměrová a řezací výkon).
Maximální cestování osy X je 320 mm, maximální cestování z osy Z je 1000 mm a tyto údaje jsou založeny na standardním 18,0 '(380 mm) sklíčinu s osou x a přesnost osa z osy 0,008 mm a opakovatelnost 0,005 mm.

Široká pracovní plocha postele je vhodná pro obrobku s obrábění různých velikostí: maximální rotační průměr je 730 mm, maximální průměr obrobených dílů je 550 mm, maximální průměr obrobených dílů je 550 mm, maximální průměr obrobených dílů je 550 mm.
NC115-1000 CNC soustruh navržený a vyrobený společností Hongjia přijímá integrální 30 stupňů. Nakloněná struktura postele, dobrá rigidita a trvanlivost. Veškerý design struktury a obsazení přijímá inverzní analýzu konečných prvků. Jedinečná metodika designu Hongjia zajišťuje, že všechny stroje mají vědeckou a přiměřenější strukturální rigiditu.
Strojt přítoku Honka NC-115/1000 má celkovou hmotnost 6600 kg a je vyroben z vysoce kvalitní litiny, což zajišťuje celkovou stabilitu, rigiditu a schopnost obrábění stroje.
Vřeteno
NC-115/1000 je vybaven vřetenem typu Chuck a model nosu ANSIA2-11 je vybaven tří-jawovým sklíčivem 18,0 '(380 mm) se sadou měkkých čelistí jako standardní.
Výkon motoru strojního vřetena: 22 kW (kontinuální), 27,5 kW (15 minut kontinuální).
Vřeteno stroje NC-115/1000 je vybaveno motorovým pohonem alfa s rychlostí 1000 ot/min a jmenovitým točivým momentem 285nm (15 minut) při základní rychlosti 625 ot/min.
Vřeteno NC-115/1000 je řízeno pásem.
Vřeteno má pět ložisek - jedno ložisko a čtyři úhlová kontaktní ložiska. Jeden pár úhlových kontaktních ložisek je namontován vpředu a zadní část vřetena, aby se zvýšila celková rigidita vřetena. 2 Úhlová kontaktní ložiska jsou namontována na přední straně vřetena, 15 mm od horských ložisek, aby se zvýšila přesnost házení vřetena. Nosnost vrtání v přední části vřetena je 170 mm.
Kombinace válečkových ložisek a úhlových kontaktních ložisek dává systému vynikající tepelnou stabilitu a zvýšenou radiální a axiální rigiditu. Přední konec vřetena je labyrint utěsněn, aby se zabránilo ovlivňování vnějšího prostředí vřetena vřetena.

Vřeteno řady NC-115/1000 je vybaveno nekontaktním magnetickým kodérem pro tuhé klepání, indexováním 1 stupně a umístění vřetena.
Ultra tenký hydraulický upínací mechanismus se systémem obvodu chladicí kapaliny může být připojen k tří-čelisti nebo adaptéru kolelů pro upínací obrobky. Stroj má malou stopu kvůli použití tenkých rotačních válců.
Na levé straně přední strany stroje je upevněn tlakový měřič otočení hydraulického rotačního válce, aby se pozorovala proudová síla na sklíčivo nebo koleji.
Hydraulický tlak rotačního válce je nastavitelný od 74psi (5 kg/cm2) do 592 psi (40 kg). Tlak upínacího vřetena lze snadno nastavit přes levé dveře servisního servisu. Na přístupových dveřích je namontován bezpečnostní přepínač.
Tlak upínání vřetena lze nastavit z 500 kg do 4000 kg. Maximální cestování vřetenového vřetena je 15 mm. Vřetenový lišta NC-115/1500 má propustnou kapacitu 120 mm.
Servo věže
NC-115/1000 je vybavena standardní 12-pozici obousměrná servová věžička. Může být vybaven 25*25mm levou a pravou čtvercovou stopkou a 50 mm kulatými nástroji, 12 stanic.
Věžička je poháněna bezkartáčovými servomotory a je přesně a spolehlivě uzamčena třídílným kotoučem koncového zařízení. Doba změny nástroje věžičky je pouze 0,18 sekundy.
Nejvzdálenější poloha nástroje věžičky je indexována za 1,0 sekundy. Opakovatelnost věže je 2,5 obloukových sekund.

Porucha a šrouby
Postel NC-115/1000 používá dva japonské lineární lineární kolejnice o přesných kuličkách #55/ #55 na ose ose x a osu Z, se dvěma sklíčkami pro každou kolejnici, které mají velmi dobrou rigiditu a odolnost proti opotřebení.
Ve srovnání s konvenčním posuvným průvodcem má lineární válcovací průvodce nižší třecí odolnost, žádná tvorba tepla a menší tepelné roztažení. Kromě toho má válcovací směrnice vyšší přesnost polohování, rychlejší rychlosti krmiva, kratší doby neřezání, zkrácené doby cyklu, menší opotřebení, delší životnost stroje a delší stabilita obrábění.
Rychlé traverzní rychlosti až 20 metrů/min jsou k dispozici pro osy X- a Z.
Sílové řady řady NC-115/1000 jsou vybaveny přesným šrouby třídy Yintai C-3 v přesných kuličkách v ose X a C-3 v ose Z, což minimalizuje tepelnou expanzi a zvyšuje tuhost, stabilitu a přesnost.
Kalk na osy X má průměr 40 mm a zubní rozteč 5 mm. Koule z osy Z má průměr 50 mm a zubní rozteč 10 mm. Maximální tah osy x a osy z je 1080N.m.
Mazací systém

NC-115/1000 je vybaven automatickým centralizovaným mazacím systémem jako standardem, který umožňuje snadné mazání oleje všech pohyblivých částí stroje a snižuje prostoje. Použití mazání oleje zajišťuje spolehlivé mazání všech pohyblivých částí stroje, snižuje náklady na mazání a je šetrné k životnímu prostředí.
Chladicí systém
NC-115/1000 je ergonomicky navrženo s tlustými plechovými a chladicími nádržemi, které umožňují plné recyklaci žetonů a chladicí vody, což udržuje pracovní prostředí čisté.
Plech stroje chrání všechny hlavní pohyblivé části stroje.
Stroj je vybaven vnitřními posuvnými dveřmi s velkým oknem pro prohlížení skla. Hlavní dveře jsou propojeny bezpečnosti. Lze použít chladicí kapalinu na bázi vody nebo oleje.
Trysky chladicí kapaliny na konci vřeteníku a nadměrné chlazení jsou standardní. Průtok chladicí kapaliny 12 litrů/minuta. Kapacita nádrže chladicí kapaliny 125 litrů, tlak chladicí kapaliny 18 bar.
Dopravní dopravník jako standard
Odnímatelný čipový dopravník je vybaven velkými koly a lze jej snadno vytáhnout pro čištění.

Řídicí systém
Všechny modely NC-115/1000 jsou vybaveny přednastaveným převodovým rozhraním čipu. Rozhraní RS-232-C je standardní.
Provozní panel stroje NC-115/1000 je snadno provozovatelný s dobře uspořádanými tlačítky a snadno srozumitelným označením. Klávesnice je vyrobena z polyesterového filmu a je vysoce spolehlivá a odolná vůči poškození.
Elektrické požadavky
Rozměry stroje: L 3980 mm, W 2150 mm, H 1920 mm (se standardem s čipovým dopravníkem). Přibližná hmotnost přenosu stroje: 8000 kg.
Stroj NC-115/1000, pokud je vybaven řídicím systémem FANUC 0I-TF/PULS, bude dodáván s plným zatížením 80 AMP (FLA), (30KVA) 220 V, 3 fáze, 50 Hz. Všechna ostatní napětí bude vyžadovat další transformátor.

Ostatní

Tuhá klepání je standardní vlastností na NC-115/1000 a umožňuje přesný synchronizovaný pohyb vřetena a osy Z, což zajišťuje přesnost a rychlost klepání. Klepnutím vyžaduje plovoucí držák nástroje pro klepání.
Osa x a osa z jsou vybaveny servomotory Fanauc/1,8 kW, které jsou přímo spojeny se šrouby (tuhé vazby) bez ztráty vůle při umístění. Flexibilní vazby na klouby eliminují chyby sestavy v důsledku paralelní nebo úhlové orientace.
NC-115/1000 je vybaveno jasným pracovním světlem osvětleným LED, což usnadňuje pohled operátora na pracovní oblast stroje. NC-115 // 1000 je vybaven tříbarevnou indikátorem stavu, který zobrazí provozní stav stroje.
Tlakové měřidla namontované na přední straně stroje poskytují snadný přístup k hlavnímu tlaku hydraulického systému, tlaku vřetena a volitelné hydraulické ocas. Přístup k interiéru stroje lze získat prostřednictvím odnímatelných bočních dveří, aby se upravil tlak hydraulické upínací jednotky a volitelné hydraulické ocas.
Kompletní sada dokumentace pro systém stroje / CNC.
Zdarma 2,0denní školení o uvedení do provozu pro programátory a provozovatele techniků Honka. Stroj NC-115/1000 je dodáván s sadou nástrojů včetně klíčů a nástrojů.
