Domov / Produkty / Horizontální série otáčení a frézování CNC / NC-106DS DUAL-STORU AUTOMATICKÉ DOCKING CENTRIONTAL CENTRIONS NC-106DS DUAL-STORU AUTOMATICKÉ DOCKING CENTRIONTAL CENTRIONS

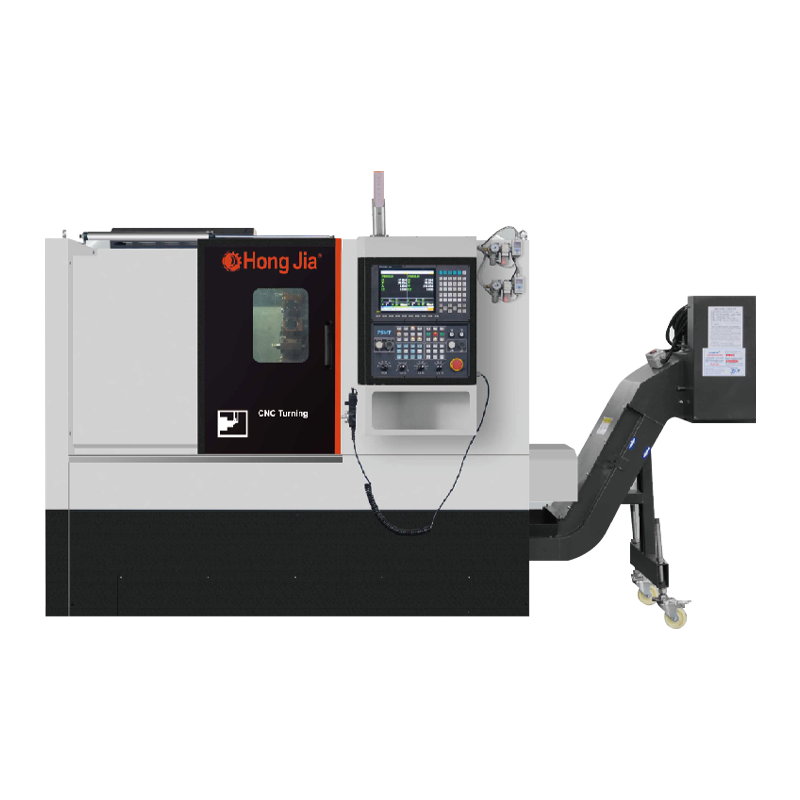

Automatické horizontální otočení s duálním vřetením je pokročilý stroj, který integruje více funkcí zpracování, jako je otáčení, vrtání, nuda, frézování a klepání. Jeho jedinečný design duálního vřetena si uvědomí automatické dokování obrobku mezi oběma vřeteny, což výrazně zlepšuje účinnost a přesnost zpracování.
Struktura duálního vřetena může dosáhnout bezproblémového dokování obrobku mezi dvěma vřeteny, zkrátit počet časů upínání a zlepšit účinnost zpracování. Vřeteno má stabilní výkon a vysokou rychlost, což je vhodné pro přesné zpracování různých materiálů. Integruje více funkcí zpracování, jako je otáčení, vrtání, nuda, frézování a poklepání, aby vyhovovaly jednorázovým potřebám zpracování složitých dílů.
Nádrž na chladicí kapalinu přijímá výsuvný design, který je pro uživatele vhodné k čištění a údržbě, což zajišťuje dlouhodobý stabilní provoz stroje. Chladicí kapalina je šířena tak, aby efektivně ochladila řezací oblast a prodloužila životnost nástroje.
Informace o výrobě
Schopnost zpracování
1. soustruh, vrtání a nuda lze provést
2. základní struktura s vysokou rigiditou, k dosažení těžkého řezání
3. vynikající schopnost řezání a přesnost stabilního zpracování k dosažení vysoké produkce
4. Natácí nádrž chladicí kapaliny se používá pro snadné čištění a řezání
5. Standardní kapacita nádrže: 100L
Základní konfigurace obráběcího obrázku
1. Nová generace Sytec/22TB
2. Nová generační pohon a pohon vřetena
3. vestavěné vysokorychlostní motorizované vřeteno je standardní
4. Tchaj -wan nebo japonská drátěná kolejnice a šroub
5. Samostatná nádrž na vodu
6. stroj na odstraňování čipů
7. Tlak oleje tři drápy
8. Power Tower 15 stanic
Technický parametr
| Položka | NC-106DS |
| Max. průměr obrábění | Φ160 mm |
| Max. pracovní délka | 250 mm |
| Max. průměr otáčení | 500 mm |
| Rozměry vřetena | 6/8 palce |
| Tvar vřetenového koncového tvaru | 5000 minut -1 |
| Prostřednictvím otvoru vřetena | A2-5 |
| Vnitřní průměr trubice vřetena | Φ56mm |
| Vnitřní průměr ložiska hlavního hřídele | Φ45mm |
| Síla vřetena | Φ80 mm |
| Hodnocený točivý moment vřetena | 11 kW |
| Max. točivý moment vřetena | 35n.m |
| Počet povrchů věže | 70N.M |
| Popisovač nástroje vnějšího průměru | 15 |
| BIT SEAT BORE | 20x20 |
| Model hlavy věžičky | Φ25mm |
| Maximální rychlost hlavy věže | BMT40/ER25 |
| Power Power Power Motor Power Power | 4000 minut -1 |
| Točivý moment hlavy věže | 2,4 kw |
| Točivý moment hlavy věže | 7,7n.m |
| Osa podávání z/x směr cestování | Z: 370 mm x: 185 mm |
| Svědlo nakrmený směr cestování | A: 360 mm |
| Napájení motoru krmiva z/x | 1,7 kW |
| Rychlá rychlost posunu z/x | Z: 20 m/min x: 20 m/min |
| Rychlá rychlost posunu a | A: 20 m/min |
| Síla zadního hřídele | 3,7 kW |
| Max. Rychlost zadního hřídele | 4500 minut -1 |
| Abaxialend | A2-4 |
| Zadní vřetena clony | Φ36mm |
| Zadní hřídel Chuck | 5inch |
| Jmenovitý točivý moment zadní hřídele | 14.1 n.m |
| Max. točivý moment zadní hřídele | 30 n.m |
| Kapacita napájení | 13KVA |
| Celkové rozměry stroje (LXWXH) | 2260 × 1560 × 1715 mm (bez čipového dopravníku） stroj na odstraňování čipů není zahrnut |
| Hmotnost stroje | 3800 kg |
Zůstat v kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Společnost Ningbo Hongjia CNC Technology Co., Ltd. začala v roce 2006 a byla založena v roce 2018. Nachází se v Qianwan New District, Ningbo City, provincie Zhejiang, South Wing of China Yangtze River Delta Economic Zone. Je to podnik specializující se na výzkum, vývoj, výrobu a prodej CNC kovových řezacích zařízení. Jako Čína NC-106DS DUAL-STORU AUTOMATICKÉ DOCKING CENTRIONTAL CENTRIONS supplier and custom NC-106DS DUAL-STORU AUTOMATICKÉ DOCKING CENTRIONTAL CENTRIONS company, Se silnou technickou silou a bohaté zkušenosti s průmyslem se Hongjia CNC zavázala poskytovat zákazníkům pokročilá řešení CNC, aby vyhovovaly potřebám zákazníků v různých průmyslových odvětvích.
Rostlina a vybavení
Co jsou zprávy
-
V dnešním stále konkurenceschopnějším zpracovatelském průmyslu společnosti stále více nárokují vysoce účinné, vysoce přesné a vysoce integrované obráběcí řešení. Ningbo Hongjia CNC Technology Co., Ltd., profesionální ...
Přečtěte si více -
Vrkný a klepání je strojový nástroj, který kombinuje funkce vrtání a klepání. Používá se primárně k vyvrtání otvorů a vytváření vnitřních závitů (klepání) v materiálech, jako je kov, plast a dřevo. Prostřednictv...
Přečtěte si více -
1. Proč preferuje letecký průmysl horizontální střediska otočení ? Výhoda gravitace: Vyvarujte se deformace velkých obrobků Problémy s vertikálním otáčením: Při zpracová...
Přečtěte si více
Znalosti průmyslu
V moderním zpracovatelském průmyslu se efektivní, přesné a automatizované zpracovatelské zařízení stává důležitou zárukou pro konkurenceschopnost podniků. Společnost Ningbo Hongjia CNC Technology Co., Ltd, jako vedoucí CNC pro řezání kovů, produkční a prodejní společnost, poskytuje zákazníkům pokročilá řešení CNC se silnou technickou silou a bohatými zkušenostmi v oboru, aby vyhovovaly potřebám zpracování různých průmyslových odvětví. Mezi nimi, Automatické dokování vodorovného otočení je vysoce výkonným a efektivním vyspělým strojním přístrojem, který se spustil.
Efektivní a přesné možnosti zpracování
Automatické dockingové středisko pro automatické dokování s dvojitým vřetením integruje více funkcí zpracování, jako je otáčení, vrtání, nuda, frézování a klepání. Jeho jedinečný design duálního vřetena si uvědomí automatické dokování obrobků mezi oběma vřeteny, což výrazně zlepšuje účinnost a přesnost zpracování. Ať už se jedná o hromadnou výrobu nebo vysoce přesné zpracování složitých dílů, může stroj na stroji vykazovat vynikající výkon.
Silná základní struktura
Stroj Strot přijímá základní konstrukci struktury s vysokou rozlišení, která vydrží silné operace řezání a zajišťuje dlouhodobý stabilní provoz. Současně je vybavena novou generací řídicího systému Sytec/22TB a novou generací pohonných motorů a vřetenových jednotek, což zajišťuje účinný a přesný proces zpracování. Kromě toho má nástroj pro stroj vestavěné vysokorychlostní přesné elektrické vřeteno, které může uspokojit potřeby vysokorychlostního a vysoce přesného zpracování a poskytovat zákazníkům vyšší výsledky zpracování kvality.
Pokročilá konfigurace a technologie

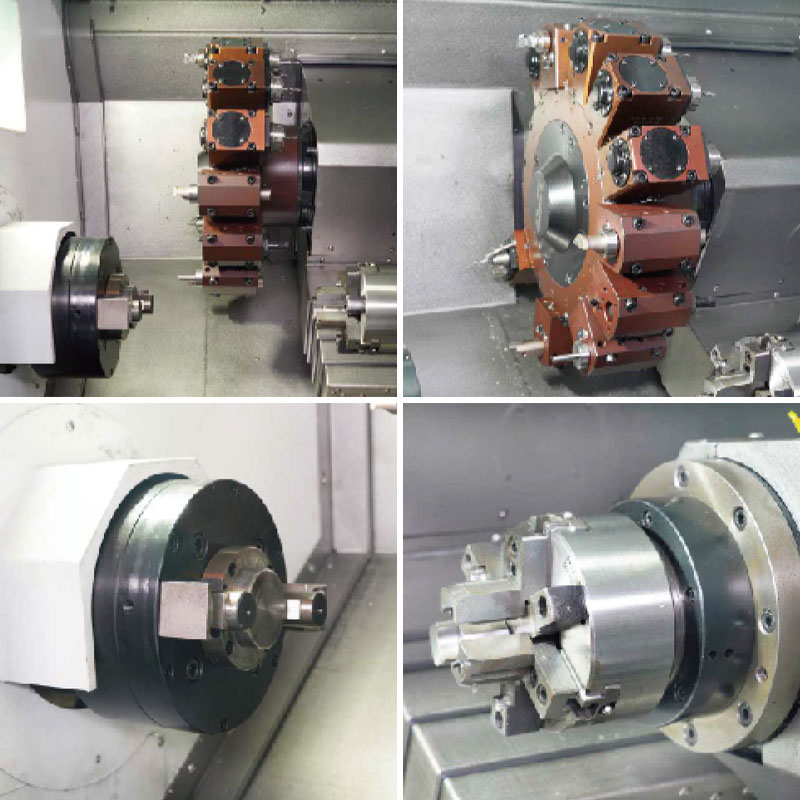

Automatické dockingové horizontální otočení s dvojitým vřetením je vybaveno vodicími kolejnicemi a olověnými šrouby importovanými z Tchaj-wanu nebo Japonska, aby se zajistila přesnost a trvanlivost stroje. Zároveň nezávislý design nádrže na vodu a vybavený dopravníkem čipu zvyšují pohodlnější čištění a efektivně zlepšují účinnost údržby zařízení. Kromě toho má stroj také hydraulické tří-čelisti a výkonové věži 15 stanic, což dále zvyšuje flexibilitu zpracování a umožňuje mu vyrovnat se se složitějšími a rozmanitějšími potřebami zpracování.
