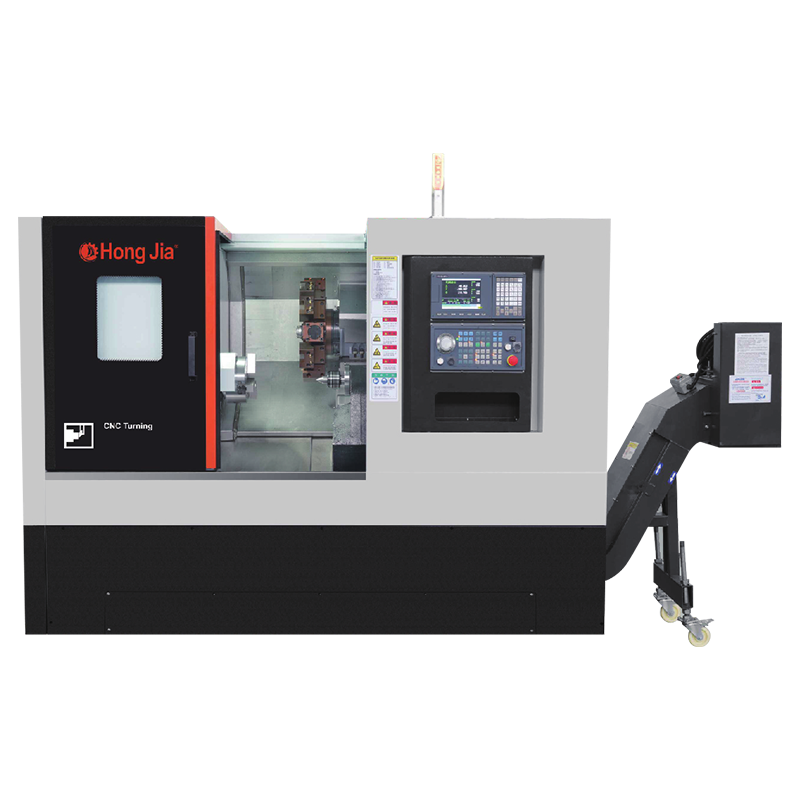

Domov / Produkty / Horizontální série otáčení a frézování CNC / NC-108D Servo řízené horizontální otočné centrum NC-108D Servo řízené horizontální otočné centrum
Servo-řízené horizontální otáčení používá nejnovější generování technologie motoru pohonu a poskytuje vyšší hustotu energie a efektivitu konverze, takže stroj může stále udržovat stabilní výkon a přesnost při běhu vysokou rychlostí. Nová generace pohonných motorů dosahuje nižšího provozního šumu prostřednictvím optimalizovaného designu a pokročilých výrobních procesů a vytváří pohodlnější pracovní prostředí pro operátory. Motor používá vysoce kvalitní materiály a pokročilé mazací systémy k účinnému prodloužení životnosti a snížení nákladů na údržbu.
Motor vřetena má vynikající schopnost vysokého točivého momentu a může udržovat stabilní rychlost a přesnost zpracování i za těžkých řezných podmínek. Úzká spolupráce mezi systémem řídicího systému servo a motorem vřetena umožňuje, aby stroj rychle reagoval na pokyny pro zpracování a zlepšil účinnost zpracování a kvalitu povrchu.
Informace o výrobě
Zpracovatelská kapacita
1. soustruh, vrtání, g a nuda lze provést
2. základní struktura s vysokou rigiditou, k dosažení těžkého řezání
3. vynikající schopnost řezání a přesnost stabilního zpracování k dosažení vysoké produkce
4. Natácí nádrž chladicí kapaliny se používá pro snadné čištění a řezání
5. Standardní kapacita nádrže: 125L

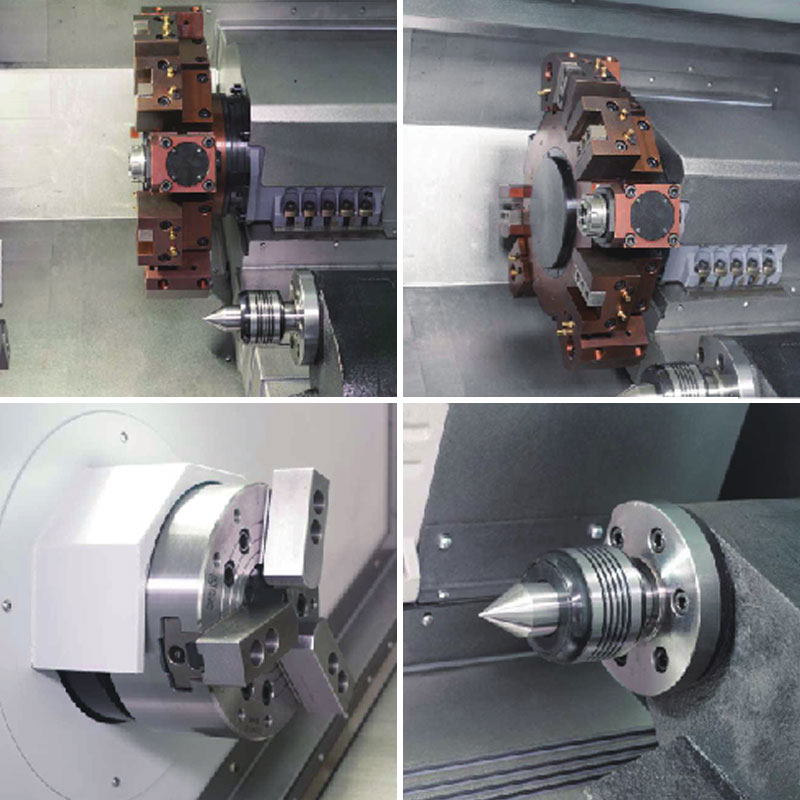

Základní konfigurace obráběcího obrázku
1. Nová generace Sytec/22ta
2. motor pohonu nové generace
3. Nová generace motoru s vysokým točivým momentem je standardní
4. Tchaj -wan nebo japonská drátěná kolejnice a šroub
5. Samostatná nádrž na vodu
6. stroj na odstraňování čipů
7. Tlak oleje tři drápy
8. Standard s vestavěnou vysokorychlostní jednotkou Přesnost Mechanical vřeteno
Technický parametr
| Položka | Jednotka | NC-108D | |
| Max. Otočení průměru postele | mm | Φ560 | |
| Max. průměr obrábění (typ disku) | mm | 12-staniční věž φ280 8-staniční věž φ330 | |
| Max. průměr obrábění (typ hřídele) | mm | Φ280 | |
| Max. průměr otáčení na skateboardu | mm | Φ280 | |
| Vzdálenost mezi dvěma centry | mm | 500 | |
| Max. pracovní délka | mm | 500 | |
| Max. Vázajte tyč průměrem otvoru | mm | Φ52 | |
| Hlavní osa | Forma vřetena nosu | A2-6 | |
| Vřeteno průměrem otvoru | mm | Φ66 | |
| Zúžení vnitřní díry vřetena | MT-6 | ||
| Schopnost držení tří čelistí | 8 " | ||
| Formulář Action Rod Action | Hydraulický tlak | ||
| Max. Rychlost vřetena | r/min | 4000 | |
| Hlavní výkon motoru | KW | 11/15 | |
| Krmivo | Cestování osy x | mm | 225 |
| Cestování z osy z | mm | 490 | |
| Rychlá rychlost osy X/Z Rychlost | M/min | 25 | |
| Precision | Přesnost polohování (x/z) | mm | 0,008/0,010 |
| Opakovaná přesnost polohování (x/z) | mm | 0,006/0,008 | |
| Power Tool Tower | Číslo nástroje | 12 | |
| Driving Form | Servo | ||
| Výška středu | mm | 80 | |
| Doba změny nástroje (T-T) | s | 0.2 | |
| Specifikace nudných držáků nástrojů | mm | 32 | |
| Specifikace držáku čtvercového nástroje | mm | 25 | |
| Rychlost powerhead | R.P/min | 4000 | |
| Napájení motoru energie | KW | 3.6 | |
| Točivý moment powerhead | N.m | 15 | |
| Typ powerhead | BMT | 55 | |
| Tailstock | Zúžení rukávu ocasu | MT-5 | |
| Max/min.holding délka obrobku | mm | 500/60 | |
| Bezpečnostní štít | Zcela uzavřené | ||
| Numerický kontrolní systém | Sytec 22TA/FANUC 0I-TF/GSK988TA | ||
| Hmotnost stroje | Kg | ~ 4200 | |
| Celkové rozměry stroje (L × W × H) | mm | 2500 × 1700 × 1790 | |
Zůstat v kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Společnost Ningbo Hongjia CNC Technology Co., Ltd. začala v roce 2006 a byla založena v roce 2018. Nachází se v Qianwan New District, Ningbo City, provincie Zhejiang, South Wing of China Yangtze River Delta Economic Zone. Je to podnik specializující se na výzkum, vývoj, výrobu a prodej CNC kovových řezacích zařízení. Jako Čína NC-108D Servo řízené horizontální otočné centrum supplier and custom NC-108D Servo řízené horizontální otočné centrum company, Se silnou technickou silou a bohaté zkušenosti s průmyslem se Hongjia CNC zavázala poskytovat zákazníkům pokročilá řešení CNC, aby vyhovovaly potřebám zákazníků v různých průmyslových odvětvích.
Rostlina a vybavení
Co jsou zprávy
-
V dnešním stále konkurenceschopnějším zpracovatelském průmyslu společnosti stále více nárokují vysoce účinné, vysoce přesné a vysoce integrované obráběcí řešení. Ningbo Hongjia CNC Technology Co., Ltd., profesionální ...
Přečtěte si více -
Vrkný a klepání je strojový nástroj, který kombinuje funkce vrtání a klepání. Používá se primárně k vyvrtání otvorů a vytváření vnitřních závitů (klepání) v materiálech, jako je kov, plast a dřevo. Prostřednictv...
Přečtěte si více -
1. Proč preferuje letecký průmysl horizontální střediska otočení ? Výhoda gravitace: Vyvarujte se deformace velkých obrobků Problémy s vertikálním otáčením: Při zpracová...
Přečtěte si více
Znalosti průmyslu
Ningbo Hongjia CNC Technology Co., Ltd. se zaměřuje na výzkum a vývoj, výrobu a prodej CNC kovových řezacích zařízení. Se silnou technickou silou a bohatým průmyslovým zkušenostem se stal dodavatelem střediska pro horizontální otočení poháněné servo a výrobcem zakázkovým výrobcem a poskytoval pokročilá řešení CNC pro zákazníky v různých průmyslových odvětvích.
The Servo řízené horizontální otočné centrum Přijímá nejnovější generaci motorické technologie servo Drive, s vynikající účinností energie a konverzí, a může udržovat stabilní výkon a vysokou přesnost stroje i při vysoké rychlosti.
Vysoký výstup točivého momentu motoru vřetena za těžkých řezných podmínek
V prostředích s těžkým řezním zpracováním je schopnost stability a řezání přítoku přímo určují kvalitu zpracování a efektivitu výroby. Servo řízené horizontální otočné centrum vyvinuté společností Ningbo Hongjia CNC Technology Co., Ltd. přijímá pokročilé vřetenové motory a systémy řídicího řízení do serva, aby zajistilo, že stále může poskytovat silný výstup točivého momentu za těžkých řezacích podmínek, udržovat stabilní rychlost a přesnost zpracování.
Motor vřetenového motoru NC-108D přijímá vysoce výkonný motor vřetena s vysokým torským výstupním motorem vřetena, který je optimalizován tak, aby měl vyšší hustotu výkonu a nižší ztrátu energie. Dokonce i v prostředí s vysokým zatížením s vysokým zatížením může stále udržovat silný výkon, aby zajistil přesnost obrábění obrobku.
Vysokohodinový systém řídicího systému servo Systém řídicího systému úzce spolupracuje s motorem vřetena pro sledování řezného zatížení v reálném čase a upravení výkonu podle různých požadavků na zpracování. Pokročilý algoritmus řízení vektoru a technologie kompenzace dynamického točivého momentu umožňují, aby stroj mohl rychle reagovat na pokyny pro zpracování, snížit kolísání rychlosti způsobených změnami zátěže během řezání a tak zlepšit stabilitu zpracování.
Inteligentní systém chlazení a mazání Za účelem snížení zvýšení teploty vřetena při výkonu vysokého točivého momentu je NC-108D vybaven účinným chladicím systémem a pokročilým mazacím systémem. Chladicí kapalina může rychle odstranit řezné teplo, aby se zajistilo, že motor vřetena může stále fungovat stabilně při vysokém zatížení. Zároveň mazací systém snižuje ztrátu tření a zlepšuje trvanlivost zařízení.
Pízená struktura NC-108D přijímá strukturu postele s vysokou rigiditou a optimalizuje konstrukci klíčových komponent, aby se snížily vibrace a deformaci způsobenou těžkým řezem. Struktura vysoké rigidity kombinovaná se silným výstupem točivého momentu vřetena zajišťuje vyšší stabilitu a lepší kvalitu povrchu během zpracování.
Vysoce účinná konverze energie a technologie s nízkým ztrátou servo pohonu výrazně zlepšily účinnost přeměny energie ve srovnání s tradičními metodami pohonu. NC-108D používá vysoce účinné motorické materiály a optimalizovaný elektromagnetický design, aby významně snížil ztráty motoru a zlepšil celkovou účinnost práce.
Klíčové výhody
Nepřetržitý výstup s vysokým točivým momentem: I při těžkém řezání si stále může udržovat stabilní přesnost zpracování a kvalitu povrchu.
Inteligentní dynamická nastavení: Systém řízení servomo monitoruje řezné zatížení v reálném čase a optimalizuje rychlost odezvy motoru.
Efektivní ochrana chlazení: Snižte zvýšení teploty motoru vřetena a prodloužte jeho životnost.
Vysoká strukturální stabilita: Snižte vibrace způsobené vysokým zatížením a zlepšují konzistenci produktu.
