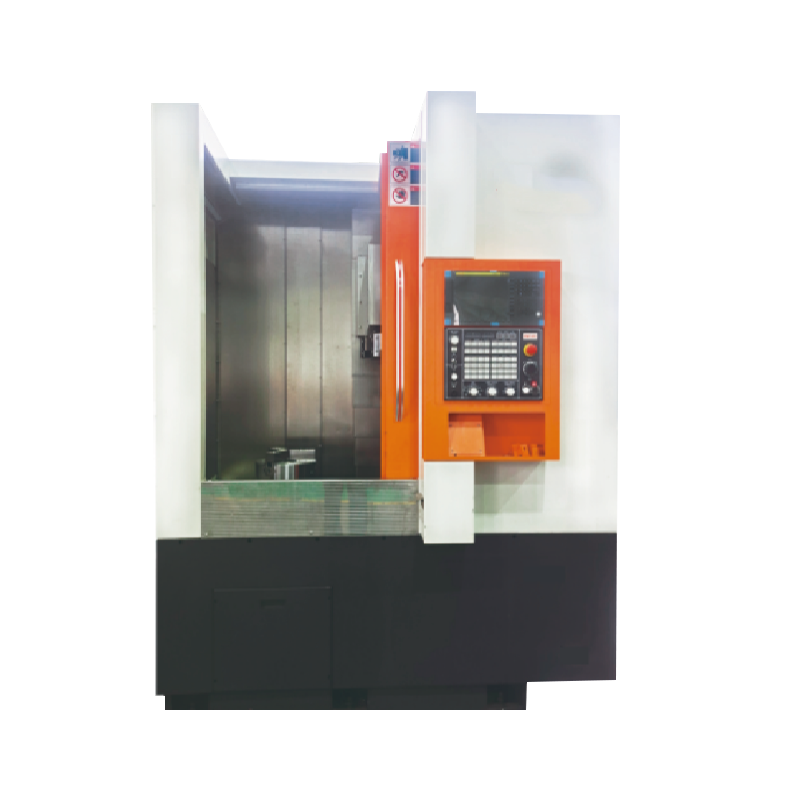

V600 CNC Vertikální soustruh
V600 CNC Vertikální soustruh je vysoká rigidita, vynikající nákladově efektivní strojový nástroj, osa stroje X přijímá dynamickou strukturu sloupců nadměrně umístění, nakonfigurovaná třemi vodicími kolejnicemi, s velkým průřezem ložiska, takže přítok má vnější stran a vnější stran a vnější stranu a vnější stranu a vnější stranu, vnější a vnější strana, vnější strana, vnější strana, a vnější strana, a vnější strana, vnější strana, vnější strana, vnější strana, vnější strana, vnější strana, vnější stranu, a vnější strana, vnější strana, vnější stranu, a vnější strana vnějšího, vnější strana, vnější strana vnějšího a vnější strana, vnější strana vnějšího a vnější strana, vnější strana, vnější a vnější povrchy, kruhové oblouky, stejně jako složité tvary zpáteční plochy vysokorychlostního otočení železného kovu, neželezných kovů a některé nekovové části hrubého a dokončovacího obrábění.
Celkově: Elektromechanická integrační design, kompaktní struktura, rozumné rozvržení, krásné modelování. Uzavřené ochranné zařízení, automatické odstranění zadních čipů, automatické upínání hydraulického výkonu. Celý stroj přijímá návrh optimalizace konečných prvků, spolehlivý výkon, dobrou dynamickou rigiditu a stabilní provoz.
Základna: Základna je nedílnou základnou typu krabice a žebrované rozložení je optimálně navrženo konečnými prvky, díky nimž má stroj dobrou rigiditu, a materiál přijímá litinu s vysokou hustotou, která má vysokou pevnost a dobré vibrace pohlcující vlastnosti.
Sloupec: Sloupec s obdélníkovým průřezem je umístěn na základně, tažná deska přijímá tři drátěné kolejnice připevněné ke sloupci, z nichž jeden je podporován na dně, takže přístroj pro stroj má lepší rigiditu, vydrží silné řezání a udržuje vysokou přesnost po dlouhou dobu.
Vřeteno: Vřeteno je poháněno vysoce výkonným vřetenovým motorem a ložisko vřetena přijímá dovážené vysoce přesné válcové ložiska s dvojitou řadou a obousměrné úhlové kontaktní ložiska, zatímco zadní podpora přijímá vysoce přesné ložiska válcových válců s dvojitou řadou válcových válců.
Držák nástrojů: importovaný vysoce výkonný horizontální hydraulický držák nástrojů, s velkou řeznou silou, vysokou spolehlivostí a malým rušením obrábění. Krmení: X, Z, směřovací nástroj Travel je poháněn servomotorem, přesným převodem šroubu s kuličkovým šroubem, šroub přijímá vodicí lišta s velkým průměrem C3 s velkým průměrem před přetlakem, vysokou rigiditou a dobrou přesností. Každá osa, kterou směrdík přijímá válečkovou vodítku, má lineární válečkový směrnice o vlastnostech vysokého tření, vysoké přesnosti, vysokého zatížení atd., Který je vhodný pro vysoce účinné a přesné obrábění těžkých řezů.
Systém: Přijměte FANUC 0I-TF Plus (5) CNC systém a AC podélný a příčný servo systém, spolehlivý výkon.
Informace o výrobě
Konfigurace stroje
V600 CNC Vertikální soustruh je vysoká rigidita, vynikající nákladově efektivní strojový nástroj, osa stroje X přijímá dynamickou strukturu sloupců nadměrně umístění, nakonfigurovaná třemi vodicími kolejnicemi, s velkým průřezem ložiska, takže přítok má vnější stran a vnější stran a vnější stranu a vnější stranu a vnější stranu, vnější a vnější strana, vnější strana, vnější strana, a vnější strana, a vnější strana, vnější strana, vnější strana, vnější strana, vnější strana, vnější strana, vnější stranu, a vnější strana, vnější strana, vnější stranu, a vnější strana vnějšího, vnější strana, vnější strana vnějšího a vnější strana, vnější strana vnějšího a vnější strana, vnější strana, vnější a vnější povrchy, kruhové oblouky, stejně jako složité tvary zpáteční plochy vysokorychlostního otočení železného kovu, neželezných kovů a některé nekovové části hrubého a dokončovacího obrábění.
Celkově: Elektromechanická integrační design, kompaktní struktura, rozumné rozvržení, krásné modelování. Uzavřené ochranné zařízení, automatické odstranění zadních čipů, automatické upínání hydraulického výkonu. Celý stroj přijímá návrh optimalizace konečných prvků, spolehlivý výkon, dobrou dynamickou rigiditu a stabilní provoz.
Základna: Základna je nedílnou základnou typu krabice a žebrované rozložení je optimálně navrženo konečnými prvky, díky nimž má stroj dobrou rigiditu, a materiál přijímá litinu s vysokou hustotou, která má vysokou pevnost a dobré vibrace pohlcující vlastnosti.
Sloupec: Sloupec s obdélníkovým průřezem je umístěn na základně, tažná deska přijímá tři drátěné kolejnice připevněné ke sloupci, z nichž jeden je podporován na dně, takže přístroj pro stroj má lepší rigiditu, vydrží silné řezání a udržuje vysokou přesnost po dlouhou dobu.
Vřeteno: Vřeteno je poháněno vysoce výkonným vřetenovým motorem a ložisko vřetena přijímá dovážené vysoce přesné válcové ložiska s dvojitou řadou a obousměrné úhlové kontaktní ložiska, zatímco zadní podpora přijímá vysoce přesné ložiska válcových válců s dvojitou řadou válcových válců.
Držák nástrojů: importovaný vysoce výkonný horizontální hydraulický držák nástrojů, s velkou řeznou silou, vysokou spolehlivostí a malým rušením obrábění. Krmení: X, Z, směřovací nástroj Travel je poháněn servomotorem, přesným převodem šroubu s kuličkovým šroubem, šroub přijímá vodicí lišta s velkým průměrem C3 s velkým průměrem před přetlakem, vysokou rigiditou a dobrou přesností. Každá osa, kterou směrdík přijímá válečkovou vodítku, má lineární válečkový směrnice o vlastnostech vysokého tření, vysoké přesnosti, vysokého zatížení atd., Který je vhodný pro vysoce účinné a přesné obrábění těžkých řezů.
Systém: Přijměte FANUC 0I-TF Plus (5) Systém CNC a AC podélný a příčný servo systém, spolehlivý výkon.
Technický parametr
| Položka | Jednotka | V-600 | |
| Rozsah zpracování | Maximální průměr otáčení (tělo/sedlo) 最大车削直径 Typ bloku | Mm Mm | Φ600 (typ disku) φ450 (třída osa) |
| Maximální výška obrobku | Mm | 450 | |
| Průměr hydraulického sklíčidla | Mm | Φ381 (15 ") | |
| Hlavní osa | Typ vřetenového typu | A2-11 | |
| Specifikace otvoru vřetenového kužele | 1:20 | ||
| Průměr hlavního vřetena | Mm | Φ66 | |
| Rychlost vřetena | RPM | 50-2000 | |
| Jmenovitá síla hlavního motoru | KW | 15/18,5 | |
| Sedlo postele | Axiální tah x/z | Mm | 350/600 |
| Rychlost pohybu minulého pohybu x/z | M/min | 16/20 | |
| Točivý moment servomotoru x/z | Nm | 20/27 | |
| Šířka vodicí kolejnice X/Z | Mm | 35/45 (typ válce) | |
| Model kulového šroubu x/z | 4010/4010 | ||
| Držák nože | Číslo nože | Držet | 12 |
| Doba změny nástroje | Sekundy/ stanice | 0.6 | |
| Velikost nástroje (otáčení/nudné) | Mm | 32*32/φ50 | |
| Ostatní | Kapacita výkonu | KVA | 35 |
| Rozměry obráběcího stroje (délka x šířka x výška) (s výjimkou dopravníku čipu) | Mm | 1750*2500*2700 | |
| Hmotnost stroje | Kg | 6200 | |
Zůstat v kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Společnost Ningbo Hongjia CNC Technology Co., Ltd. začala v roce 2006 a byla založena v roce 2018. Nachází se v Qianwan New District, Ningbo City, provincie Zhejiang, South Wing of China Yangtze River Delta Economic Zone. Je to podnik specializující se na výzkum, vývoj, výrobu a prodej CNC kovových řezacích zařízení. Jako Čína V600 CNC Vertikální soustruh supplier and custom V600 CNC Vertikální soustruh company, Se silnou technickou silou a bohaté zkušenosti s průmyslem se Hongjia CNC zavázala poskytovat zákazníkům pokročilá řešení CNC, aby vyhovovaly potřebám zákazníků v různých průmyslových odvětvích.
Rostlina a vybavení
Co jsou zprávy
-
V dnešním stále konkurenceschopnějším zpracovatelském průmyslu společnosti stále více nárokují vysoce účinné, vysoce přesné a vysoce integrované obráběcí řešení. Ningbo Hongjia CNC Technology Co., Ltd., profesionální ...
Přečtěte si více -
Vrkný a klepání je strojový nástroj, který kombinuje funkce vrtání a klepání. Používá se primárně k vyvrtání otvorů a vytváření vnitřních závitů (klepání) v materiálech, jako je kov, plast a dřevo. Prostřednictv...
Přečtěte si více -
1. Proč preferuje letecký průmysl horizontální střediska otočení ? Výhoda gravitace: Vyvarujte se deformace velkých obrobků Problémy s vertikálním otáčením: Při zpracová...
Přečtěte si více
Znalosti průmyslu
V600 CNC Vertikální soustruh: Efektivní a přesný nástroj pro řezání kovů
1. Technologie vedená a vytvoření efektivní platformy pro zpracování
V600 CNC Vertikální soustruh vyniká mezi mnoha podobnými produkty s vysokou rigiditou a vynikající nákladovou efektivitou. Osa x stroje stroje přijímá ultra položku dynamické sloupcové struktury, vybavené třemi vodicími kolejnicemi a širokou ložiskovou sekcí, což zajišťuje vysokou rigiditu a vynikající absorpční výkon šoku stroje. Tento design umožňuje V600 snadno se vypořádat s vysoce přesným a vysoce zatížením řezných úkolů, ať už jde o hrubé zpracování a dokončení železa, neželezných kovů nebo některých nekovových materiálů.
2. Mechatronika design, kompaktní a krásná struktura
Celkový design V600 CNC Vertikální soustruh Ztělesňuje pokročilý koncept mechatroniky, s kompaktní strukturou, rozumným rozložením a krásným tvarem. Jeho uzavřené ochranné zařízení účinně zajišťuje provozní bezpečnost, systém automatického odstraňování čipů snižuje zátěž manuálního čištění a hydraulický výkon napájení si uvědomí automatické upínání obrobku, což dále zlepšuje účinnost zpracování. Stroj Stroj přijímá konstrukci optimalizace konečných prvků jako celku, což zajišťuje spolehlivost výkonu, vynikající dynamickou rigiditu a stabilní provoz a poskytuje pevný základ pro dlouhodobé vysoce kvalitní zpracování.
3. pevný základ, obsazení těla stroje s vysokou rigiditou
Základna přístroje stroje přijímá integrální strukturu krabice. Rozložení žebra je optimalizováno metodou konečných prvků v kombinaci s litinovými materiály s vysokou hustotou, což dává přítoku dobrou rigiditu a vynikající seismickou odolnost. Tento design nejen zlepšuje celkovou stabilitu stroje, ale také poskytuje silnou podporu pro vysoce přesné zpracování.
4. Pevný sloupec, nesoucí výzvy pro těžké řezání
Obdélníkový průřezový sloupec umístěný na základně je vybaven třemi vodicími kolejnicemi upevněnými na sloupci, z nichž jedním je spodní podpěra, která výrazně zvyšuje rigiditu obráběcího přístroje, což mu umožňuje odolat těžkých řezných operacích a udržovat vysokou přesnost po dlouhou dobu.
5. Vysoce výkonné vřeteno pro splnění komplexních požadavků na zpracování
Vřeteno svislého soustruhu V600 CNC je poháněno vysoce výkonným motorem vřetena. Ložiska vřetena používají importované vysoce přesné válcové ložiska s dvojitou řadou a obousměrná úhlová kontaktní ložiska. Podpora zadního konce používá také vysoce přesná válcová ložiska s dvojitou řadou. Tato konfigurace zajišťuje, že obráběcí stroj dokáže odolávat velké řezné síle v axiálních i radiálních směrech a splňovat požadavky vysokých přesností za složitých podmínek zpracování.
6. Efektivní systém nástrojů ke zlepšení účinnosti zpracování
Strojský nástroj je vybaven importovaným vysoce výkonným horizontálním hydraulickým držákem nástrojů, který má vlastnosti velké řezné síly, vysokou spolehlivost a nízké rušení zpracování a je ideální volbou pro efektivní zpracování. Pokud jde o krmení, pohyb nástroje ve směru X a Z je poháněn servomotorem a poháněn přesným kuličkovým šroubem. Šroub přijímá konstrukci před zatížením hlavního vodicí tyče třídy C3, aby byla zajištěna vysoká rigidita a vysokou přesnost. Vodicí kolejnice každé osy jsou vodicí kolejnice, které mají vlastnosti odolnosti nízkého tření, vysokou přesnost a silnou nosnou kapacitu a jsou velmi vhodné pro efektivní a přesné zpracování těžkého řezu.
7. Pokročilý systém zajišťuje stabilní kontrolu
V600 CNC vertikální soustruh přijímá systém FANUC 0i-TF Plus (5) CNC a AC podélné a laterální servopoziční systémy. Výkon systému je spolehlivý a poskytuje solidní záruku pro efektivní a stabilní provoz stroje. Tato konfigurace nejen zlepšuje přesnost zpracování, ale také zjednodušuje provozní proces, což usnadňuje zvládnutí i složitých zpracovatelských úkolů.
