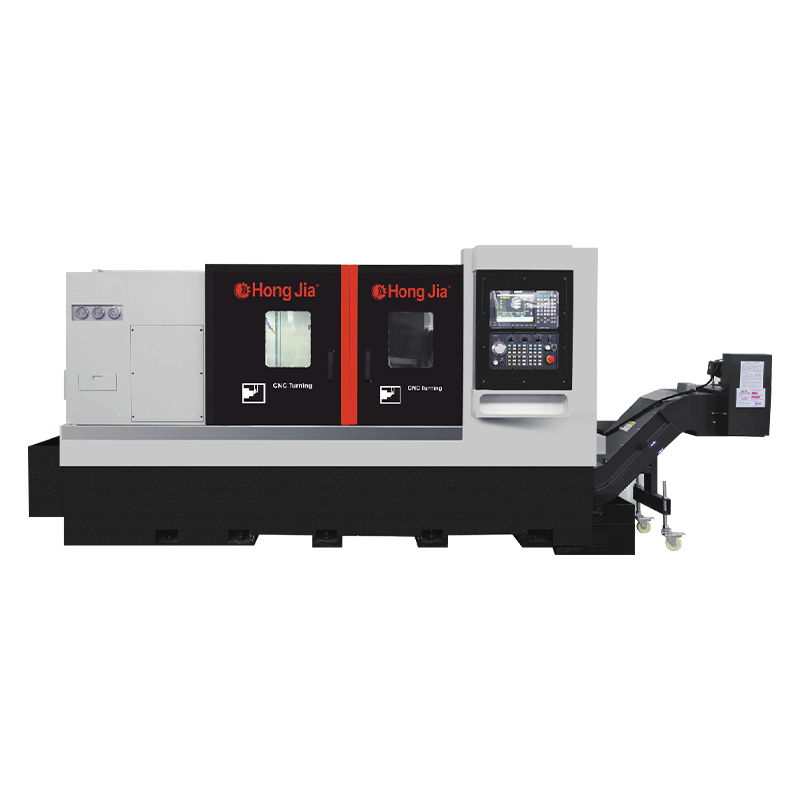

Domov / Produkty / Horizontální série otáčení a frézování CNC / Střed motoru NC112 Motor Horizontální otočení Střed motoru NC112 Motor Horizontální otočení
Naše horizontální středisko pro pohon motoru vyniká při tradičním zpracování soustruhu a také integruje vrtné a nudné funkce, dosahuje víceúčelového použití jednoho stroje, což výrazně zlepšuje účinnost výroby a flexibilitu. Základní struktura s vysokou rigiditou se vyztuženým designem zajišťuje stabilitu a trvanlivost obráběcího přístroje při těžkých operacích. I při zpracování velkých obrobků nebo provádění zpracování s vysokou intenzitou může udržovat vynikající kvalitu zpracování a životnost nástrojů.
Produkt přijímá design nádrže na chladicí kapalinu, což usnadňuje a usnadňuje úklid a údržbu snadnější a rychlejší než kdykoli předtím. Tento design snižuje prostoje, zajišťuje pokračující efektivní provoz zařízení a také poskytuje zaměstnancům bezpečnější a zdravější pracovní prostředí.
Informace o výrobě
Zpracovatelská kapacita
1. soustruh, vrtání a nuda lze provést
2. základní struktura s vysokou rigiditou, k dosažení těžkého řezání
3. vynikající schopnost řezání a přesnost stabilního zpracování k dosažení vysoké produkce
4. Natácí nádrž chladicí kapaliny se používá pro snadné čištění a řezání
5. Standardní kapacita nádrže: 125L

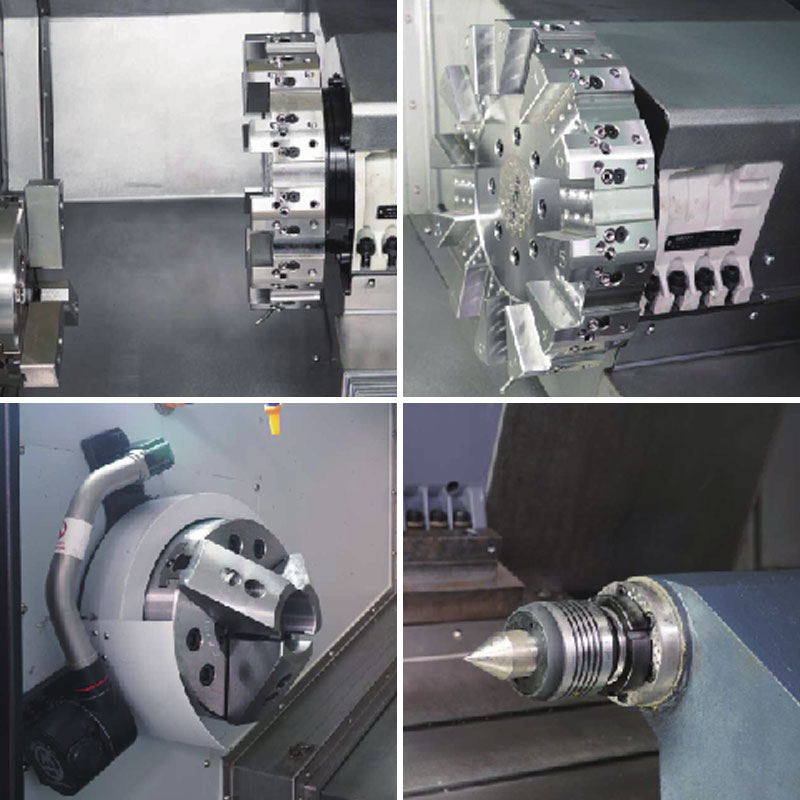

Základní konfigurace obráběcího obrázku
1. Nová generace Sytec/22ta
2. motor pohonu nové generace
3. Nová generace motoru s vysokým točivým momentem je standardní
4. Tchaj -wan nebo japonská drátěná kolejnice a šroub
5. Samostatná nádrž na vodu
6. stroj na odstraňování čipů
7. Tlak oleje tři drápy
8. Standard s vestavěným vysokorychlostním jednotkovým mechanickým vřetenem
Technický parametr
| Položka | Jednotka | NC-112 | |
| Max. Otočení průměru postele | mm | Φ750 | |
| Průměr maxima | mm | Φ600 | |
| Max. Délka zpracování | mm | 970 | |
| Max. Vázajte tyč průměrem otvoru | mm | Φ91 | |
| Hlavní osa | Forma vřetena nosu | A2-8/11 | |
| Vřeteno průměrem otvoru | mm | Φ102 | |
| Schopnost držení tří čelistí | 12 " | ||
| Formulář Action Rod Action | Hydraulický tlak | ||
| Maximální rychlost | r/min | 2000 min-1 | |
| Hlavní výkon motoru | KW | 15/18,5 | |
| Krmivo | Cestování osy x | mm | 350 |
| Cestování z osy z | mm | 1100 | |
| Rychlá rychlost osy X/Z Rychlost | M/min | 25 | |
| Přesnost | Přesnost polohování (x/z) | mm | ± 0,004 |
| Opakovaná přesnost polohování (x/z) | mm | ± 0,002 | |
| Dota | Číslo nástroje | 12 | |
| Driving Form | Servo | ||
| Výška středu | mm | 125 | |
| Doba změny nástroje (T-T) | S | 0.2 | |
| Specifikace nudných držáků nástrojů | mm | 50 | |
| Specifikace držáku čtvercového nástroje | mm | 25 | |
| Tailstock | Zúžení rukávu ocasu | MT-5 | |
| Průměr středového rukávu | mm | Φ80 | |
| Horní rukáv maximální cestování | mm | 100 | |
| Bezpečnostní štít | Zcela uzavřené | ||
| Numerický kontrolní systém | Nová generace 22TA/FANUC OI-TF | ||
| Hmotnost stroje | Kg | 5800 | |
| Celkové rozměry stroje (LXWXH) | mm | 3480 × 2200 × 1950 | |
