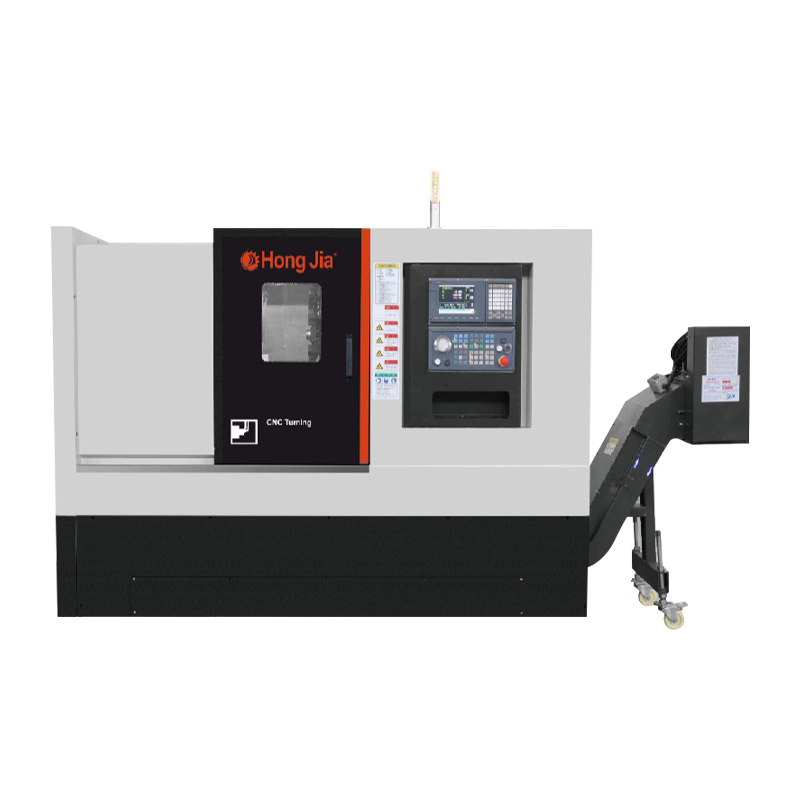

Domov / Produkty / Horizontální série otáčení a frézování CNC / Střed NC-108 Horizontální otočení s vysokou rigiditou Střed NC-108 Horizontální otočení s vysokou rigiditou
Horizontální otočení s vysokou rigiditou dokáže zpracovávat části různých velikostí, od malých přesných částí po velké, těžkoprávné díly. Současně jeho přesný kontrolní systém a pokročilá programovací technologie zajišťují, že každé zpracování může dosáhnout přednastavené přesnosti a kvality povrchu.
Motor vřetena s vysokým torque s vysokým torque, který je standardně dodáván s vodorovným střediskem otočení s vysokou rigiditou, je jádrem jeho výkonných řezacích schopností. Tento motor má nejen výkonný výkon, ale má také extrémně vysoký výkon točivého momentu, který dokáže snadno zvládnout různé materiály obtížně stroje a těžké řezné úkoly.
Aplikace vysokorychlostního vřetena významně zkracuje cyklus zpracování a zvyšuje účinnost výroby. Při obráběcích komplexních dílech mohou vysokorychlostní vřetena odstraňovat materiál rychleji, což zefektivňuje a zrychluje proces. Současně vysoká přesnost a stabilita přesného mechanického vřetena zajišťuje, že rozměrová přesnost a kvalita povrchu zpracovaných částí splňuje přednastavené požadavky.
Informace o výrobě
Schopnost zpracování
1. soustruh, vrtání a nuda lze provést
2. základní struktura s vysokou rigiditou, k dosažení těžkého řezání
3. vynikající schopnost řezání a přesnost stabilního zpracování k dosažení vysoké produkce
4. Natácí nádrž chladicí kapaliny se používá pro snadné čištění a řezání
5. Standardní kapacita nádrže: 125L

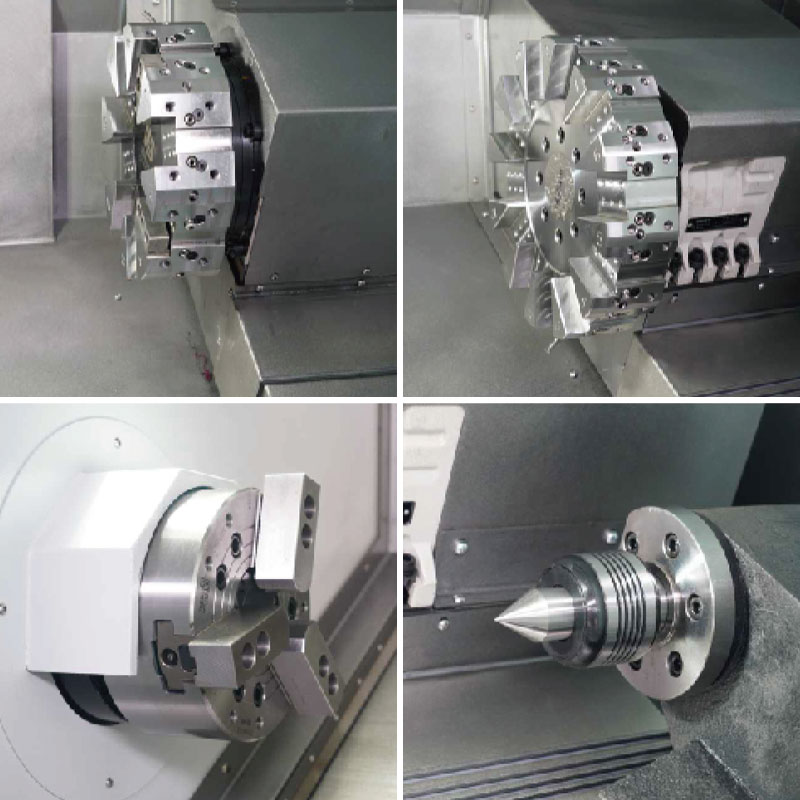

Základní konfigurace obráběcího obrázku
1. Nová generace Sytec/7ta-E
2. motor pohonu nové generace
3. Nová generace motoru s vysokým točivým momentem je standardní
4. Tchaj -wan nebo japonská drátěná kolejnice a šroub
5. Samostatná nádrž na vodu
6. stroj na odstraňování čipů
7. Tlak oleje tři drápy
8. Standard s vestavěnou vysokorychlostní jednotkou Přesnost Mechanical vřeteno
Technický parametr
| Položka | Jednotka | NC-108 | |
| Max. Průměr otáčení na posteli | mm | Φ560 | |
| Max. průměr obrábění (typ disku) | mm | Φ330 | |
| Max. průměr obrábění (typ hřídele} | mm | Φ280 | |
| Max. průměr otáčení na skateboardu | mm | Φ280 | |
| Vzdálenost mezi dvěma centry | mm | 500 | |
| Max. pracovní délka | mm | 500 | |
| Max. Vázajte tyč průměrem otvoru | mm | Φ52 | |
| Hlavní | Forma vřetena nosu | A2-6 | |
| Vřeteno průměrem otvoru | mm | Φ66 | |
| Zúžení vnitřní díry vřetena | MT-6 | ||
| Schopnost držení tří čelistí | 8 " | ||
| Formulář Action Rod Action | Hydraulický tlak | ||
| Max. Rychlost vřetena | r/min | 4000 | |
| Hlavní výkon motoru | KW | 11/15 | |
| Krmivo | Cestování osy x | mm | 225 |
| Cestování z osy z | mm | 490 | |
| Rychlá rychlost osy X/Z Rychlost | M/min | 25 | |
| Precision | Přesnost polohování (x/z) | mm | 0,008/0,010 |
| Opakovaná přesnost polohování (x/z) | mm | 0,006/0,008 | |
| Data | Číslo nástroje | 8/12 | |
| Driving Form | servo | ||
| Výška středu | mm | 80 | |
| Doba změny nástroje (T-T) | sekundy | 0.2 | |
| Specifikace nudných držáků nástrojů | mm | 32 | |
| Specifikace držáku čtvercového nástroje | mm | 25 | |
| Tailstock | Taperoftailstocksleeve | MT-5 | |
| Max/min.holding délka obrobku | mm | 500/60 | |
| Bezpečnostní štít | Zcela uzavřené | ||
| Numerický kontrolní systém | Sytec 7TA/ FANUC0I-TF/ GSK988TA | ||
| Hmotnost stroje | Kg | ~ 4200 | |
| Celkové rozměry stroje (LXWXH) | mm | 2500x1700x1790 | |
Zůstat v kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Společnost Ningbo Hongjia CNC Technology Co., Ltd. začala v roce 2006 a byla založena v roce 2018. Nachází se v Qianwan New District, Ningbo City, provincie Zhejiang, South Wing of China Yangtze River Delta Economic Zone. Je to podnik specializující se na výzkum, vývoj, výrobu a prodej CNC kovových řezacích zařízení. Jako Čína Střed NC-108 Horizontální otočení s vysokou rigiditou supplier and custom Střed NC-108 Horizontální otočení s vysokou rigiditou company, Se silnou technickou silou a bohaté zkušenosti s průmyslem se Hongjia CNC zavázala poskytovat zákazníkům pokročilá řešení CNC, aby vyhovovaly potřebám zákazníků v různých průmyslových odvětvích.
Rostlina a vybavení
Co jsou zprávy
-
V dnešním stále konkurenceschopnějším zpracovatelském průmyslu společnosti stále více nárokují vysoce účinné, vysoce přesné a vysoce integrované obráběcí řešení. Ningbo Hongjia CNC Technology Co., Ltd., profesionální ...
Přečtěte si více -
Vrkný a klepání je strojový nástroj, který kombinuje funkce vrtání a klepání. Používá se primárně k vyvrtání otvorů a vytváření vnitřních závitů (klepání) v materiálech, jako je kov, plast a dřevo. Prostřednictv...
Přečtěte si více -
1. Proč preferuje letecký průmysl horizontální střediska otočení ? Výhoda gravitace: Vyvarujte se deformace velkých obrobků Problémy s vertikálním otáčením: Při zpracová...
Přečtěte si více
Znalosti průmyslu
Ningbo Hongjia CNC Technology Co., Ltd je společnost specializující se na výzkum, vývoj, výrobu a prodej CNC kovů. Je odhodlána poskytovat vysoce kvalitní řešení CNC pro zákazníky v různých průmyslových odvětvích. Jeho Centrum horizontálního otočení s vysokou rigiditou je vysoce výkonný reprezentativní produkt v této oblasti.
Silné řezací schopnosti
Centrum horizontálního otočení s vysokou rigiditou má vynikající schopnosti zpracování a dokáže se vyrovnat s různými potřebami zpracování od mikro-přesných částí po velké a těžké obrobky. Toto vybavení používá novou generaci vysokých tormatických servo vřetenových motorů, které mají nejen silný výkon, ale také mají extrémně vysoký výkon točivého momentu, což mu umožňuje snadno se vyrovnat s různými obtížně zpracovatelnými materiály a těžkými řeznými úkoly.
Koexistuje vysoká přesnost a vysoká účinnost
Jednou z hlavních výhod horizontálního soustruhu s vysokou mírou je jeho systém přesnosti a pokročilé technologie programování. Zařízení může dosáhnout extrémně vysoké přesnosti zpracování a zajistit, aby každé zpracování splňovalo přednastavenou velikost a požadavky na kvalitu povrchu. Pro potřeby zpracování složitých částí je vysoce přesný mechanické vřeteno vybavené zařízením nejen přesnost, ale má také vynikající stabilitu, snižuje chyby zpracování, a tak zlepšuje konzistenci částí.
Aplikace vysokorychlostních vřeten navíc výrazně zkrátila cyklus zpracování a zlepšilo účinnost výroby. Ve srovnání s tradičním zařízením pro zpracování nízké rychlosti mohou vysokorychlostní vřetena odstraňovat materiály rychleji, čímž se zrychluje celkový proces zpracování.
Spolehlivý a stabilní strukturální design
Během procesu obrábění má rigidita a stabilita stroje přímý dopad na kvalitu a účinnost obrábění. Společnost Ningbo Hongjia CNC Technology Co., horizontální středisko pro vysokou míru Ltd. přijímá design s vysokou rigiditou, která může účinně snížit vibrace a zvýšit stabilitu zařízení.
Kromě toho byly vodicí kolejnice a vřetenové systémy zařízení přesně optimalizovány a přísně testovány, aby se zajistila vynikající přesnost a trvanlivost během dlouhodobého používání. Tento design s vysokou stabilitou umožňuje horizontálnímu soustruhu s vysokou rigiditou udržovat vynikající výkon ve složitých zpracováních dílů a vysoko intenzivní výrobní prostředí.
Splnit potřeby více průmyslových odvětví
Centrum horizontálního otočení s vysokou rigiditou se široce používá v leteckém průmyslu, automobilové výrobě, přesných nástrojích, energetickém vybavení a dalších průmyslových odvětvích. Pro zpracování vysoce přesných dílů v poli Aerospace může zařízení zajistit konzistenci a požadavky na vysokou přesnost dílů; V oblasti výroby automobilů může jeho efektivní zpracovatelská kapacita uspokojit potřeby hromadné výroby dílů motoru, komponent přenosového systému atd.; A při výrobě energetických zařízení může jeho vysoký torque vřeteno motor snadno zpracovat velké a komplexní části a zlepšit účinnost výroby.
Ningbo Hongjia CNC Technology Co., Ltd: Profesionalita a inovace
Ningbo Hongjia CNC Technology Co., Ltd jako profesionální čínská vysoce rigiditní dodavatel a bohatou zkušenost s průmyslem a bohatým průmyslovým zkušenostem poskytuje vysoce kvalitní CNC vybavení, poskytuje vysoce kvalitní zařízení CNC vysoce kvalitní CNC vybavení a bohaté zkušenosti s průmyslem a bohatým průmyslovým zážitkem. Společnost vždy dodržuje technologické inovace a nepřetržitě optimalizuje výkonnost produktu, aby vyhovovala potřebám zpracování různých zákazníků.
Ať už se jedná o jednodílné zpracování malých dávek nebo rozsáhlé výroby, vysoce rigiditní horizontální soustředění může poskytnout stabilní a spolehlivé výkon zpracování. Ningbo Hongjia CNC Technology Co., Ltd se zavázala poskytovat zákazníkům pokročilá řešení CNC, pomáhat výrobním společnostem zlepšit efektivitu výroby, zlepšovat kvalitu produktu a propagovat průmyslovou výrobu na vyšší úrovni. .
