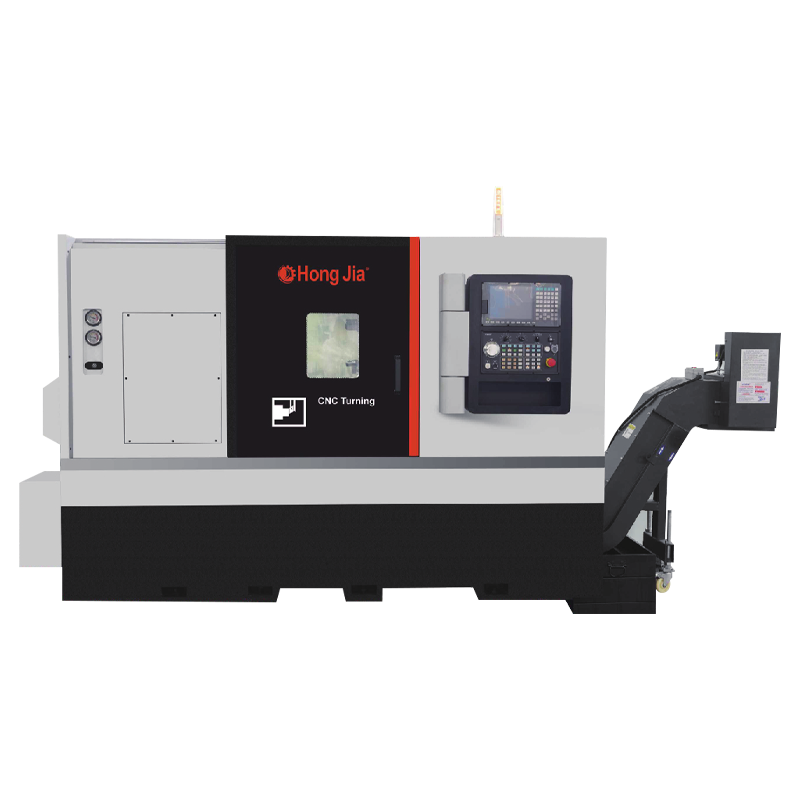

Domov / Produkty / Horizontální série otáčení a frézování CNC / NC110D-y Vysoká výroba horizontálního otočení centra NC110D-y Vysoká výroba horizontálního otočení centra
Horizontální otočné centra s vysokým výnosem používají vysoce výkonné vřetena a řezací systémy, které se snadno zvládnou zpracováním částí různých materiálů a tvarů. Výkonná řezná síla a stabilní řezná rychlost zajišťují účinnost zpracování a kvalita zpracování. Optimalizované cesty nástroje a parametry řezání snižují vibrace a opotřebení během řezání a prodloužení životnosti nástroje.
Přesné vodicí kolejnice a polohovací systémy zajišťují během zpracování vysokou přesnost a stabilitu. Pokročilé senzory a řídicí systémy monitorují a upravují parametry zpracování v reálném čase, aby byla zajištěna konzistence v přesnosti zpracování. Spolehlivé upínací systémy a příslušenství zajišťují během zpracování stabilitu a přesnost polohování částí.
Vysoký stupeň automatizace podporuje řadu metod automatizovaného zatížení a vykládky, snižuje ruční zásah a zvyšuje účinnost výroby. Optimalizovaná struktura stroje a systém rozptylu tepla zajišťuje dlouhodobý stabilní provoz, zkrátí prostoje a zvyšuje celkový výkon
Informace o výrobě
Zpracovatelská kapacita
1. soustruh, vrtání a nuda lze provést
2. základní struktura s vysokou rigiditou, k dosažení těžkého řezání
3. vynikající schopnost řezání a přesnost stabilního zpracování k dosažení vysoké produkce
4. Natácí nádrž chladicí kapaliny se používá pro snadné čištění a řezání
5. Standardní kapacita nádrže: 125L
Základní konfigurace obráběcího obrázku
1. Nová generace Sytec/22TB
2. motor pohonu nové generace
3. Nová generace motoru s vysokým točivým momentem je standardní
4. Tchaj -wan nebo japonská drátěná železnice a šroub 5.Separátová nádrž na vodu
6. stroj na odstraňování čipů
7. Tlak oleje tři drápy
8. Standard s vestavěnou vysokorychlostní jednotkou Přesnost Mechanical vřeteno
Technický parametr
| Položka | Jednotka | NC-110D-Y | |
| Max. Otočení průměru postele | mm | Φ750 | |
| Max. průměr obrábění | mm | Φ600 | |
| Max. Délka zpracování | mm | 700 | |
| Max. Vázajte tyč průměrem otvoru | mm | Φ75 | |
| Hlavní osa | Forma vřetena nosu | A2-8/11 | |
| Vřeteno průměrem otvoru | mm | Φ86 | |
| Zúžení vnitřní díry vřetena | MT-6 | ||
| Schopnost držení tří čelistí | 10 “ | ||
| Formulář Action Rod Action | Hydraulický tlak | ||
| Max. Rychlost vřetena | r/min | 2500 minut -1 | |
| Hlavní výkon motoru | KW | 15/18,5 | |
| Krmivo | Cestování osy x | mm | 350 |
| Cestování z osy z | mm | 750 | |
| Rychlá rychlost osy X/Z Rychlost | M/min | 25 | |
| Precision | Přesnost polohování (x/z) | mm | ± 0,005 |
| Opakovaná přesnost polohování (x/z) | mm | ± 0,003 | |
| Power Tool Tower | Číslo nástroje | 12 | |
| Driving Form | Servo | ||
| Výška středu | mm | 100 | |
| ToolchangeTime (t-t) | S | 0.2 | |
| Specifikace nudných držáků nástrojů | mm | 50 | |
| Specifikace držáku čtvercového nástroje | mm | 25 | |
| Rychlost powerhead | R.P/min | 4000 | |
| Napájení motoru energie | KW | 3.6 | |
| Točivý moment powerhead | N.m | 15 | |
| Typ powerhead | BMT | 55/65 | |
| Osa y | Cestování osy y | mm | 150 |
| Motorský točivý moment osy y | N.m | 8.4 | |
| Osa y šroub | koule | 3206 | |
| Formulář pro osu y | Obdélníkové pevné kolejnice / drátěné kolejnice | Obdélníková tvrdá železnice | |
| Tailstock | Zúžení rukávu ocasu | MT-5 | |
| Průměr středového rukávu | mm | Φ80 | |
| Horní rukáv maximální cestování | mm | 100 | |
| Bezpečnostní štít | Zcela uzavřené | ||
| Numerický kontrolní systém | SYTEC 22TB/FAN UC OI-TF | ||
| Hmotnost stroje | Kg | 5350 | |
| Celkové rozměry stroje (LXWXH) | mm | 2980 × 2200 × 1950 | |
Zůstat v kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Společnost Ningbo Hongjia CNC Technology Co., Ltd. začala v roce 2006 a byla založena v roce 2018. Nachází se v Qianwan New District, Ningbo City, provincie Zhejiang, South Wing of China Yangtze River Delta Economic Zone. Je to podnik specializující se na výzkum, vývoj, výrobu a prodej CNC kovových řezacích zařízení. Jako Čína NC110D-y Vysoká výroba horizontálního otočení centra supplier and custom NC110D-y Vysoká výroba horizontálního otočení centra company, Se silnou technickou silou a bohaté zkušenosti s průmyslem se Hongjia CNC zavázala poskytovat zákazníkům pokročilá řešení CNC, aby vyhovovaly potřebám zákazníků v různých průmyslových odvětvích.
Rostlina a vybavení
Co jsou zprávy
-
V dnešním stále konkurenceschopnějším zpracovatelském průmyslu společnosti stále více nárokují vysoce účinné, vysoce přesné a vysoce integrované obráběcí řešení. Ningbo Hongjia CNC Technology Co., Ltd., profesionální ...
Přečtěte si více -
Vrkný a klepání je strojový nástroj, který kombinuje funkce vrtání a klepání. Používá se primárně k vyvrtání otvorů a vytváření vnitřních závitů (klepání) v materiálech, jako je kov, plast a dřevo. Prostřednictv...
Přečtěte si více -
1. Proč preferuje letecký průmysl horizontální střediska otočení ? Výhoda gravitace: Vyvarujte se deformace velkých obrobků Problémy s vertikálním otáčením: Při zpracová...
Přečtěte si více
Znalosti průmyslu
NC110D-y Vysoká výroba horizontální otočení centra: Inovativní práce společnosti Ningbo Hongjia
NC110D-y Vysoká výroba horizontálního otočení centra je společnost Ningbo Hongjia CNC Technology Co., aktivní reakce LTD na požadavky moderního výrobního průmyslu na vysoce účinnost a vysoce přesné zpracování. Zařízení používá vysoce výkonný vřeteno a řezací systém, který se snadno zvládne s zpracovatelskými úkoly obrobků různých materiálů a tvarů. Jeho silná řezací schopnost a stabilní řezná rychlost zajišťují dvojí zlepšení účinnosti zpracování a kvality zpracování.
Za účelem dalšího zlepšení účinnosti zpracování a kontroly nákladů optimalizuje horizontální soustruh NC110D-Y horizontální soustruh cestu nástroje a parametry řezání v návrhu. Tento inovativní design účinně snižuje vibrace a opotřebení během procesu řezání, nejen prodlužuje životnost nástroje, ale také výrazně zlepšuje povrch obrobeného povrchu. Přesným výpočtem a simulací je každá cesta nástroje přesně naplánována, aby se zajistilo, že každé řezání může dosáhnout nejlepšího účinku, čímž se maximalizuje efektivitu výroby a zároveň zajišťuje kvalitu.
Při sledování vysoké efektivity Ningbo Hongjia CNC Technology Co. také Ltd připevňuje význam pro přesnost a stabilitu zpracování. Horizontální otočení vysoké výroby NC110D-Y je vybaveno přesnými vodicími kolejnicemi a polohovacími systémy, aby se zajistila vysoká přesnost a stabilita během zpracování. Pokročilé senzory a řídicí systémy monitorují a upravují parametry zpracování v reálném čase, aby byla zajištěna konzistence přesnosti zpracování a udržovala extrémně vysokou přesnost zpracování i při dlouhodobém nepřetržitém provozu.
Automatizace je vývojový trend moderního výrobního průmyslu a v tomto ohledu také dobře fungují středisko NC110D-Y Horizontální otáčení. Zařízení podporuje celou řadu automatizovaných metod upínání a vykládky, což výrazně snižuje manuální zásah a výrazně zlepšuje účinnost výroby. Automatický systém krmení i inteligentní zařízení pro odstraňování čipů odrážejí hluboký základ Hongjia CNC při aplikaci automatizační technologie.
Aby bylo zajištěno dlouhodobé stabilní provoz zařízení, bylo horizontální středisko otočení NC110D-Y plně optimalizováno z hlediska struktury stroje a systému rozptylu tepla. Její pevná základní struktura a design s vysokou rigiditou umožňují zařízení odolat obrovskému zatížení přinesenému těžkým řezným operacím, což zajišťuje stabilitu a trvanlivost zpracování. Současně optimalizovaný systém disipace tepla účinně řídí kolísání teploty uvnitř stroje, snižuje chybu zpracování způsobenou tepelnou deformací a zajišťuje přesnost stroje při dlouhodobém provozu.
Pokud jde o konfiguraci, střed horizontálního otáčení vysoké výroby NC110D-y také ukazuje vynalézavost Ningbo Hongjia CNC Technology Co., Ltd. Nová generační kontrolní systém Sytec/22TB, motor s vysokým točivým momentem vřetena s vysokým točivým momentem a další standardní konfigurace zajišťuje pokrok a spolehlivost vybavení. Kromě toho lineární kolejnice a olověné šrouby dovážené z Tchaj-wanu nebo Japonska, nezávislé nádrže na vodu, automatické dopravníky, hydraulické tří-čelisti a vestavěné vysokorychlostní jednotkové přesné mechanické vřeteny poskytují uživatelům více možností, jak uspokojit různé potřeby zpracování. .
