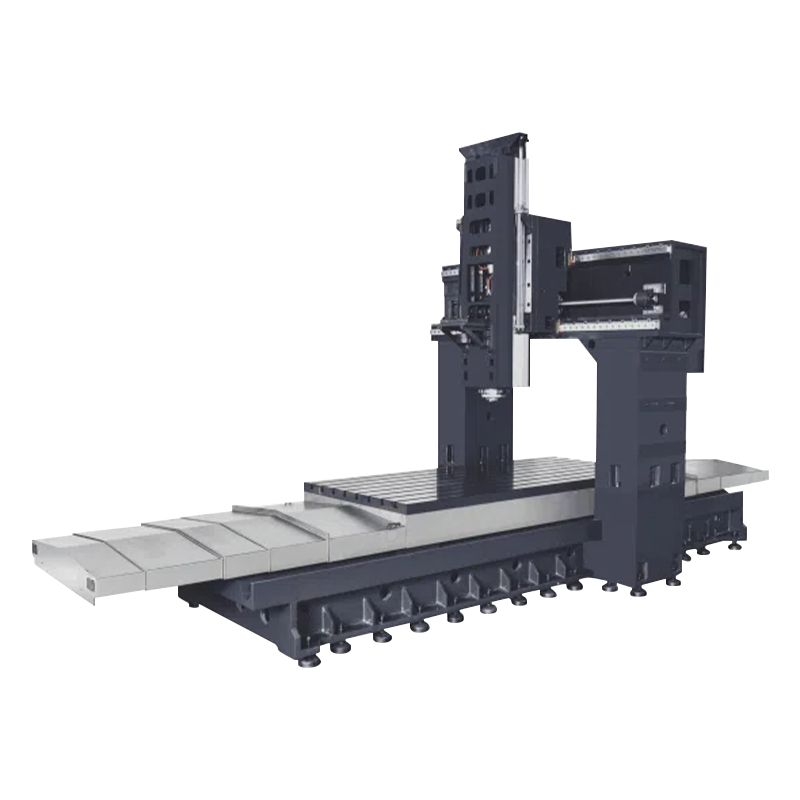

Centrum obrábění dvojitého sloupce
Vrtání a klepání strojů používají vysoce kvalitní konfigurace, jako je „Gintech PMI“, „Shangyin Hiwin“ nebo „Thk“ C3-stupeň, kulička, ložiska P4, „SpeedCn“ vřetena a BT30-21T Rotační nástroje měniče nástrojů, a výsledky vysoce precizního zpracování. Jeho volitelné konfigurace, jako jsou vysokorychlostní vřetena BBT30 a větší časopisy pro nástroje, způsobují, že stroje při manipulaci s efektivním a přesným vrtáním a klepnutím na úkoly. Ve spojení s ochrannými kryty plné osy, automatickým mazacím systémům a funkcemi rychlé změny nástrojů, vrtání a klepání nejen zvyšuje efektivitu výroby, ale také prodlužují životnost zařízení.
Informace o výrobě
Hlavní konfigurace
| Konfigurace | Volitelné konfigurace | |
| Tři osy přijímají tchajwanské „yintai pmmi nebo shangyin hivin“ kulové šrouby třídy C. | X na ocelovou desku Shroud, y osy osa orgánu | BT40-24T Disc Magazines |
| Tři osy přijímají tchajwanské „yintai pmis nebo shangyin hivvin“ nebo „thk“ přesné drátěné kolejnice. | Objemový olej | BT50-24T Disc Magazine |
| P4 ložiska pro tři osy | Výška sloupce |
Technické parametry
| Specifikace | Jednotka | KS1210 | KS1510 | K1613L | KS1612 | KS2012 |
| X/Y/Z cestování | mm | 1200*1000*500 | 1500*1000*500 | 1600*1300*600 | 1600*1200*500 | 2000*1200*500 |
| Velikost tabulky | mm | 1300*900 | 1600*900 | 1700*1200 | 1700*1000 | 2100*1000 |
| Velikost T-Slotu tabulky | mm | 5-18*165 | 5-18-165 | 7-22-150 | 6-22-160 | 6-22*160 |
| Zatížení tabulky | T | 2 | 2.5 | 3 | 2 | 3 |
| Šířka portálu | mm | 1050 | 1050 | 1400 | 1200 | 1200 |
| Tabulka na spodní část sloupce | mm | 770 | 770 | 870 | 750 | 750 |
| Protiváha osy z | / | Možnost: protiváha dusíku | Možnost: protiváha dusíku | Možnost: protiváha dusíku | Možnost: protiváha dusíku | Možnost: protiváha dusíku |
| Specifikace vřetena | / | Možnost: BBT40-150-12000/BBT40-Medium 150-15000/HSK63-15000 | ||||
| Metoda přenosu vřetena | / | Přímé připojení | ||||
| Specifikace železnice (šířka/počet snímků) | / | XY Roller 45*4/Z Roller 45*6 | X: Roller 45*6/Y: Roller 45*4/Z: Roller 45*6 | XY: 45 Ball, X: R50*16 Y: R40*12, Z: R40*10 | Y-osa 45#gon korálky. | |
| Specifikace šroubu | mm | XYZ: R40*10 | X: R50*10/yz: R40*10 | XYZ: R50*10 | X: R50*16 Y: R40*12, Z: R40*10 | X: R50*16, Y: R40*12 Z: R40*10 |
| Hmotnost optického stroje | T | 7.2 | 8.2 | 11 | 7 | 8.5 |
| Metoda spojování tří osy | / | Přímý typ | Přímý typ | Přímý typ | Přímý typ | Přímý typ |
| Rychlý traverze | M/min | X: 15/yz: 18 | X: 10/yz: 18 | X: 15/yz: 18 | XYZ: 20 | X20/yz: 20 |
| Poměr redukce třísého serva | / | 1: 1 | 1: 1 | 1: 1 | 1: 1 | 1: 1 |
| Doporučený točivý moment | N.m | XYZ: 22,5 | X: 28,4/yz: 22,5 | X: 28,4/yz: 22,5 | XYZ: 22 | X: 37/yz: 22 |
| Vzdálenost od nosu vřetena ke stolu | mm | 200-700 | 200-700 | 200-800 | 180-680 | 180-680 |
| Rozměr optického stroje | mm | 3050*2100*2700 | 3650*2100*2700 | 4150*2550*2850 | 4050*2250*2700 | 5250*2250*2700 |
Zůstat v kontaktu
Ningbo Hongjia CNC Technology Co., Ltd.
Společnost Ningbo Hongjia CNC Technology Co., Ltd. začala v roce 2006 a byla založena v roce 2018. Nachází se v Qianwan New District, Ningbo City, provincie Zhejiang, South Wing of China Yangtze River Delta Economic Zone. Je to podnik specializující se na výzkum, vývoj, výrobu a prodej CNC kovových řezacích zařízení. Jako Čína Centrum obrábění dvojitého sloupce supplier and custom Centrum obrábění dvojitého sloupce company, Se silnou technickou silou a bohaté zkušenosti s průmyslem se Hongjia CNC zavázala poskytovat zákazníkům pokročilá řešení CNC, aby vyhovovaly potřebám zákazníků v různých průmyslových odvětvích.
Rostlina a vybavení
Co jsou zprávy
-
V dnešním stále konkurenceschopnějším zpracovatelském průmyslu společnosti stále více nárokují vysoce účinné, vysoce přesné a vysoce integrované obráběcí řešení. Ningbo Hongjia CNC Technology Co., Ltd., profesionální ...
Přečtěte si více -
Vrkný a klepání je strojový nástroj, který kombinuje funkce vrtání a klepání. Používá se primárně k vyvrtání otvorů a vytváření vnitřních závitů (klepání) v materiálech, jako je kov, plast a dřevo. Prostřednictv...
Přečtěte si více -
1. Proč preferuje letecký průmysl horizontální střediska otočení ? Výhoda gravitace: Vyvarujte se deformace velkých obrobků Problémy s vertikálním otáčením: Při zpracová...
Přečtěte si více
Znalosti průmyslu
Společnost Ningbo Hongjia CNC Technology Co., Ltd. se od jejího založení poskytuje zákazníkům poskytovat nejpokročilejší řešení CNC, jejímž cílem je pomoci podnikům ve všech oblastech života dosáhnout dvojitého skoku v efektivitě výroby a kvalitě produktu. Jako profesionální dodavatel a továrna na přizpůsobení s dvojitým sloupcem a továrnou na přizpůsobení Hongjia CNC hluboce chápe, že ve stále tvrdší konkurenci na trhu si mohou udržet neporazitelnou pozici pouze nepřetržitá inovace. Společnost proto nadále zvyšuje investice do výzkumu a vývoje a optimalizuje design produktu, aby zajistila, že každé odesláno na obrábění dvojitých sloupců může dosáhnout mezinárodní vedoucí úrovně.
Centrum obrábění dvojitého sloupce : Perfektní kombinace stability a přesnosti
Centrum obrábění dvojitého sloupce prokázalo své bezkonkurenční výhody v oblasti velkého a těžkého zpracování obrobků s jeho vynikající rigiditou a stabilitou. Dvojitý sloupec obrábění Ningbo Hongjia CNC je perfektní interpretací tohoto konceptu. Tato série strojních přístrojů přijímá vysoce pevnou litinovou lůžko v kombinaci se strukturou dvojitého sloupce, která účinně zlepšuje celkovou rigiditu a seismickou odolnost stroje a může si udržovat extrémně vysokou přesnost zpracování i při dlouhodobých a vysokých intenzivních operacích. Tento design nejen zajišťuje vysoce kvalitní výstup obrobku, ale také výrazně rozšiřuje životnost stroje.
Vysoká konfigurace vytváří vysokou přesnost
Ningbo Hongjia CNC nikdy neohrožuje výběr základních komponent. Jeho centrum obrábění dvojitého sloupce je vybaveno komponenty nejvyšší úrovně, jako je „GinTech PMI“, „Hiwin“ nebo „Thk“ přesné kuličky na úrovni C3, které zajišťují stabilitu a přesnost přístroje stroje během pohybu. Současně aplikace přesných ložisek na úrovni P4 dále zvyšuje přesnost rotace a kapacitu nosnosti stroje. Kromě toho použití vřetena přímého pohonu „SpeedCN“, kombinované s časopisem BT30-21T Rotary Servo Tool, nejen dosahuje rychlé změny nástroje, ale také výrazně zvyšuje účinnost a flexibilitu zpracování a splňuje potřeby komplexního zpracování obrobku.
Efektivní zpracování, flexibilní konfigurace
Aby bylo možné splnit potřeby zpracování různých zákazníků, poskytuje Ningbo Hongjia CNC s dvojitým sloupcovým obráběcím centrem řady volitelných konfigurací. Například přidání vysokorychlostního vřetena BBT30 způsobuje, že stroj má dobře fungující při vysokorychlostním řezání, což je zvláště vhodné pro příležitosti s extrémně vysokou rychlostí odstraňování materiálu v průmyslových odvětvích, jako je výroba leteckého a automobilu. Větší knihovna nástrojů způsobuje, že se stroj při manipulaci s více úkoly a zpracování více úkolů a více odrůd, bez nutnosti často měnit nástroje, což dále zlepšuje efektivitu výroby.
Ochrana bezpečnosti a inteligentní údržba
Bezpečnost je předpokladem výroby a Ningbo Hongjia CNC o tom hluboce pochopí. Její středisko pro obrábění dvojitého sloupce má ochranný kryt pokrytého osou, který účinně zabraňuje řezání tekutin a úlomků, což provozovatelům poskytuje bezpečné pracovní prostředí. Zároveň vestavěný automatický mazací systém zajišťuje dobré mazání všech částí obráběcího přístroje, snižuje opotřebení a prodlužuje životnost zařízení. Funkce rychlé změny nástroje, kombinovaná s inteligentními diagnostikami a údržbou poruch, zvyšuje údržbu zařízení pohodlnější a efektivnější, což zajišťuje nepřetržitou a stabilní provoz výrobní linky.
