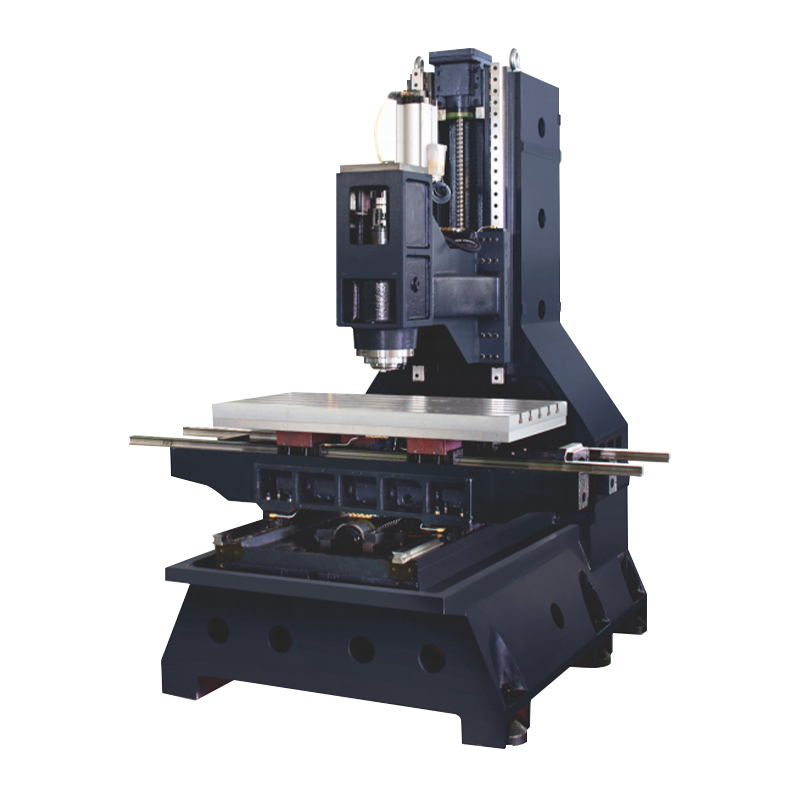

Vertikální obráběcí centrum

Svislé obráběcí centrum je vysoce výkonné obráběcí zařízení CNC vhodné pro přesné obrábění komplexních částí. Přijímá vysoce přesný kuličkový šroub na úrovni C3 a vodicího systému válcování, vybavený ložiskem na úrovni P4 a přesností rychlostních vazeb, aby se zajistilo vysokou rigiditu a přesné umístění tří os. Poskytuje vřeteno a ochranný kryt SpeedCN, poskytuje stabilní funkce řezu a ochrany. Obráběcí centrum má také plně automatický systém měnící nástroj a volitelné zařízení pro vyrovnávání dusíku, aby se zlepšila účinnost obrábění a přesnost obrábění. Kromě toho volitelné vysokorychlostní vřeteno, systém chladicí vody a zařízení na vyrovnávání dusíku dále zvyšuje jeho výkon při vysokém a vysoce přesném obrábění.

+ Kontaktujte nás
  • Vertikální obráběcí centrum
  • Vertikální obráběcí centrum

Informace o výrobě

Hlavní konfigurace

Tři osy přijímají „PMI nebo HIWIN“ nebo „THK“ C3 GRADE STRUCS.
Tři osy s „PMI nebo Hiwin“ nebo „Thk“ válečnými směrnicemi.
V6/V7 s „rexroth“ nebo „shangyin“ nebo „yintai“ nebo „thk“ kulové šrouby (z osy))
Ložiska třídy P4 pro všechny tři osy
Tříosé spojky „SpeedCN“
„Speedcn“ krátké vřeteny nosu
Tříosé stráže „SpeedCN“
Objemný oiler
Válce (přímé vřeteno s posilovacím válcem)
Nástroje pro nastavení nástrojů a nástroje

Volitelné konfigurace

BBT40-ф120-15000 RPM Přímý typ „SpeedCN“ dlouhé nosní vřeteno
BBT40-ф55-12000 rtpm Přímý typ „SpeedCN“ krátké vřeteno nosu
BT40-24t „Yitai Tool Changer“.
Protizávaž dusíku
Středová voda vřetena (typ pásu s rotačním kloubem / přímým typem bez otočného kloubu)

Technické parametry

Specifikace Jednotka V6 V7 V8 V10 V1270 V1370 V1380 V1570
X/Y/Z cestování mm 600*450*450 700*450*450 800*500*500 1000*600*600 1200*700*700 1300*700*700 1300*800*700 1500*700*700
Oblast stolu mm 700*420 800*420 1000*500 1100*500 1400*700 1400*700 1400*800 1600*700
Maximální zatížení tabulky kg 250 250 450 450 700 700 700 1100
Vzdálenost od nosu vřetena ke stolu mm 135-585 135-585 120-670 120-750 120-820 120-820 120-820 150-850
Vzdálenost od středu vřetena k povrchu stopy sloupce mm 488 488 550 655 770 770 860 800
T-Slot T-Slot mm 14t*3*125 14t*3*125 18t*5*80 18t*5*100 18t*5*125 18t*5*125 18t*5*125 18t*5*125
Otvor/průměr vřetena r/min BBT40 (ф120) BBT40 (ф120) BT40 (фl155) BT40 (фl155) BT40 (фl155) BT40 (фl155) BT40 (фl155) BT40 (фl155)
Rychlost vřetena r/min Standard: 12000 Přímá možnost: 15000 přímých Standard: 12000 Přímá možnost: 15000 přímých Standardní: 12000 Možnost přímého typu: 8000 Typ pásu Možnost: 10000 Typ pásu Možnost: 15000 přímý typ Standardní: 12000 Možnost přímého typu: 8000 Typ pásu Možnost: 10000 Typ pásu Možnost: 15000 přímý typ Standard: 8000 Direct
Možnost: Typ pásu 10000
Možnost: 12 000 typu pásu
Možnost: 15000 přímý typ
(X/Y/Z) Rychlý traverz M/min 48 48 48 36 36 36 36 24
Protiváha osy z /mm Žádná protiváha Žádná protiváha Žádná protiváha Možnost: protiváha dusíku Možnost: protiváha dusíku Možnost: protiváha dusíku Možnost: protiváha dusíku Možnost: protiváha dusíku
Kulový šroub MM standard XY: 28*16 Single Nut Z: 32*16 dvojitá matice XZ: 32*16 Double Nuts Y: 28*16 Single Nuts Xzy: 36*16 Single Nut Xzy: 40*12 Double Nuts Xzy: 40*12 Double Nuts Xzy: 40*12 Double Nuts Xzy: 40*12 Double Nuts Xzy: 40*12 Double Nuts
mm volitelné XY: 28*12 Single Nut Z: 32*12 Dvojitá matice XZ: 32*16 Single Nut: 28*16 Single Nut
Lineární směrnice (šířka lineárního vodítka/počet posuvníků) mm XY: 30*2 Z: 35*2 XY: 30*2 Z: 35*2 XYZ: 35*2 X: 35*2 YZ: 45*2 XZ: 45*3 Y: 45*2 XZ: 45*3 Y: 45*2 XZ: 45*3 Y: 45*2 XZ: 45*3 Y: 45*2 (4 kolejnice)
Hmotnost stroje kg Asi 2700 Cca. 2750 Cca. 3100 Cca. 3800 Cca. 4800 Cca. 5000 Cca. 5200 Cca. 6000
PREV: 1165A Vysoká rychlost a vysoce přesný centrum obrábění těžkých služeb
NEXT: Centrum obrábění dvojitého sloupce

Doporučené produkty

Zůstat v kontaktu

+ SUBMIT
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd.
Společnost Ningbo Hongjia CNC Technology Co., Ltd. začala v roce 2006 a byla založena v roce 2018. Nachází se v Qianwan New District, Ningbo City, provincie Zhejiang, South Wing of China Yangtze River Delta Economic Zone. Je to podnik specializující se na výzkum, vývoj, výrobu a prodej CNC kovových řezacích zařízení. Jako Čína Vertikální obráběcí centrum supplier and custom Vertikální obráběcí centrum company, Se silnou technickou silou a bohaté zkušenosti s průmyslem se Hongjia CNC zavázala poskytovat zákazníkům pokročilá řešení CNC, aby vyhovovaly potřebám zákazníků v různých průmyslových odvětvích.
Rostlina a vybavení
  • Tovární vzhled
  • Tovární vzhled
  • Zařízení
  • Zařízení
  • Zařízení
  • Zařízení
  • Zařízení
Co jsou zprávy
Znalosti průmyslu

Vertikální obráběcí centrum: Inteligentní nástroj pro přesnou výrobu

Vertikální obráběcí centrum , jako vysoce výkonné zařízení CNC, je zvláště vhodné pro přesné zpracování komplexních částí. Integruje nejen podstatu moderní technologie CNC, ale také zajišťuje vysokou stabilitu a vysokou přesnost procesu zpracování prostřednictvím optimalizované konfigurace řady přesných komponent. Vertikální obráběcí centrum produkované společností Ningbo Hongjia CNC Technology Co., Ltd přijímá vysokotěsné kulové šrouby na úrovni C3 a vodicí kolejnice. Tato konfigurace výrazně zlepšuje přesnost přístroje k polohování přístroje a tříosého umístění. Současně, s ložiskami na úrovni P4 a přesné vazby SpeedCN, je zajištěna stabilita a přesnost procesu zpracování, což poskytuje pevný základ pro vysoce přesné zpracování.

Základní komponenty: Duální záruka kvality a technologie
Při výběru jádrových komponent Hongjia CNC trvá na používání nejlepších značek v oboru, jako jsou kulové šrouby na úrovni C3 z PMI, Hiwin nebo THK, a válcovací průvodce ze stejné značky, aby zajistil vysoký přesný pohyb strojového přístroje ve směru tří osa. Zejména pro osy Z je řada V6/V7 vybavena kuličkovými šrouby a válečkovými průvodci od Rexroth, Hiwin, Yintai nebo THK, což dále zvyšuje kapacitu a stabilitu stroje. Všechny tři osy používají ložiska třídy P4 v kombinaci s přesnými spojkami značky SpeedCN, které účinně snižují chyby přenosu a zlepšují účinnost zpracování.

Efektivní zpracování: Stabilní výkon a ochrana jsou stejně důležité
Za účelem zajištění stabilního a efektivního výkonu řezu je vertikální obráběcí centrum Hongjia CNC vybaveno vřeteny SpeedCN. Jeho návrh nejen optimalizuje přenos řezné síly, ale také účinně zabraňuje poškození vřetena na zbytky generované během řezání prostřednictvím ochranného krytu a prodlouží životnost zařízení. Vestavěný plně automatický systém změny nástroje stroje navíc výrazně zlepšuje účinnost zpracování a volitelné zařízení pro vyrovnávání dusíku dále vyvažuje dynamické zatížení pohybu vřetena, takže si může udržovat vynikající výkon při vysoce přesných zpracovatelských úkolech.

Flexibilní konfigurace: Splňte rozmanité potřeby zpracování
Za účelem uspokojení specifických potřeb různých zákazníků poskytuje vertikální obráběcí centrum Hongjia CNC velké množství volitelných konfigurací. Například zákazníci si mohou vybrat přímý vřeteno s přímým typem BBT40-120-15000 rppm, nebo BBT40-C155-12000 rtpm přímého typu SpeedCN Krátké vřeteno nosu, aby splňovaly požadavky různých materiálů a potíží s zpracováním. Současně měnič nástrojů Yitai Brand 24T s rychlými a přesnými charakteristikami poskytuje další silnou podporu pro zlepšení účinnosti zpracování. U aplikací, které vyžadují vyšší přesnost a stabilitu, si můžete také vybrat systém protiváhy dusíku a upgradovat na centrální chladicí systém vody (rozdělený na přímé typy s rotačními klouby a bez ní). Tyto konfigurace dále zvyšují výkon stroje ve vysoce přesných prostředích s vysokým zatížením.
