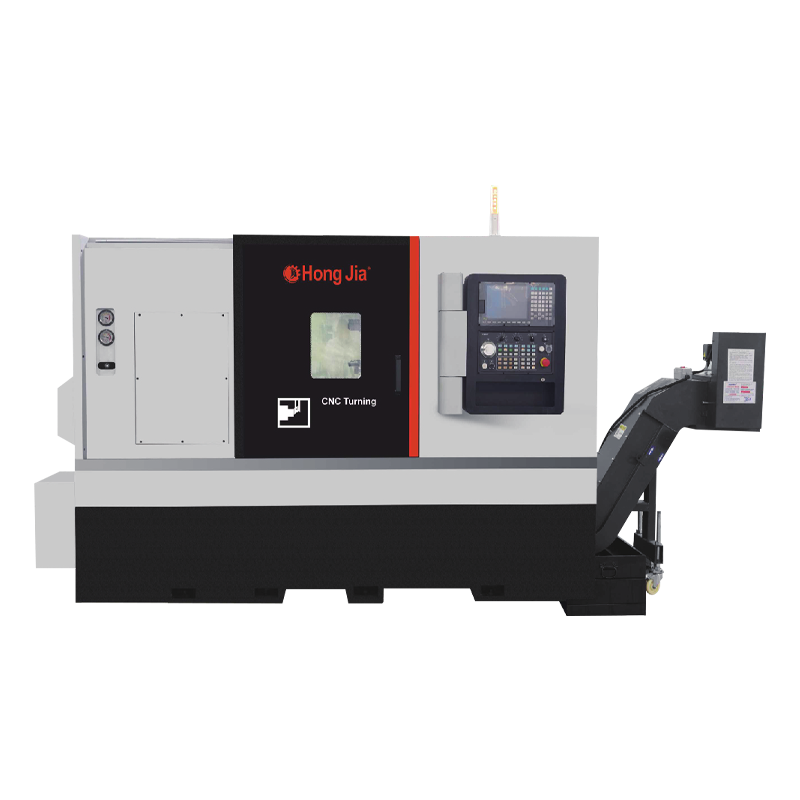

Domov / Produkty / Horizontální série otáčení a frézování CNC / NC110 Precision Mechanical vřeteno horizontální otočení centra NC110 Precision Mechanical vřeteno horizontální otočení centra

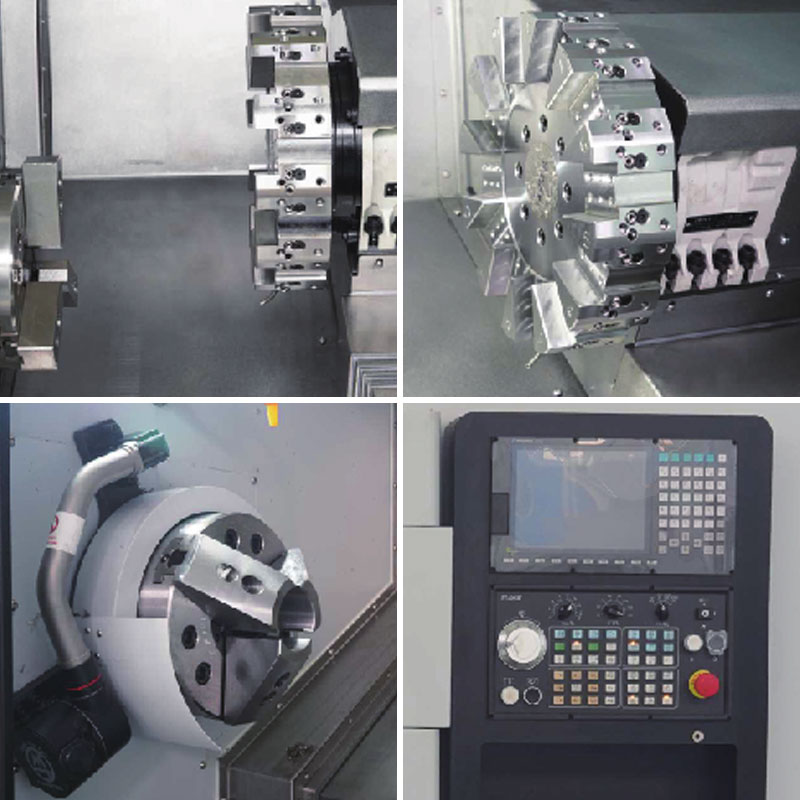

Hydraulické sklíčivo se třemi čelistmi je důležitou součástí tohoto přesného mechanického vřetenového horizontálního středu otáčení. Jeho design plně zvažuje stabilitu a bezpečnost upínání obrobku během zpracování. Chuck se třemi čelisti přijímá režim hydraulického pohonu a poskytuje stabilní upínací sílu hydraulickým systémem, aby se zajistilo, že obrobku nebude během zpracování přemístěno kvůli vibracím nebo vnější síle, čímž zajistí přesnost a bezpečnost zpracování.
Standardní přesné mechanické vřeteno s vestavěnou vysokorychlostní jednotkou je vyrobeno z pokročilých technologií a vysoce kvalitních materiálů, s vysokorychlostními a vysoce přesnými zpracovatelskými schopnostmi. Vestavěná vysokorychlostní jednotka umožňuje vřetenu snadno dosáhnout vysokorychlostní rotace, čímž uspokojí potřeby vysokorychlostních řezných a vrtných operací. Ať už se jedná o přesné zpracování kontury nebo vysokorychlostní vrtné operace, vřeteno může poskytnout stabilní a přesné výsledky zpracování. Současně může také vysokorychlostní rotace zlepšit účinnost řezu, zkrátit cyklus zpracování a snížit výrobní náklady.
Informace o výrobě
Zpracovatelská kapacita
1. soustruh, vrtání a nuda lze provést
2. základní struktura s vysokou rigiditou, k dosažení těžkého řezání
3. vynikající schopnost řezání a přesnost stabilního zpracování k dosažení vysoké produkce
4. Natácí nádrž chladicí kapaliny se používá pro snadné čištění a řezání
5. Standardní kapacita nádrže: 125L
Základní konfigurace obráběcího obrázku
1. Nová generace Sytec/22ta
2. motor pohonu nové generace
3. Nová generace motoru s vysokým točivým momentem je standardní
4. Tchaj -wan nebo japonská drátěná kolejnice a šroub
5. Samostatná nádrž na vodu
6. stroj na odstraňování čipů
7. Tlak oleje tři drápy
8. Standard s vestavěnou vysokorychlostní jednotkou Přesnost Mechanical vřeteno
Technický parametr
| Položka | Jednotka | NC-110 | |
| Max. Otočení průměru postele | mm | Φ750 | |
| Max. průměr obrábění | mm | Φ600 | |
| Max. pracovní délka | mm | 700 | |
| Max. Vázajte tyč průměrem otvoru | mm | Φ75 | |
| Hlavní osa | Forma vřetena nosu | A2-8/11 | |
| Vřeteno průměrem otvoru | mm | Φ86 | |
| Zúžení vnitřní díry vřetena | MT-6 | ||
| Schopnost držení tří čelistí | 10 " | ||
| Formulář Action Rod Action | Hydraulický tlak | ||
| Max. Rychlost vřetena | r/min | 2500 minut -1 | |
| Hlavní výkon motoru | KW | 15/18,5 | |
| Krmivo | Cestování osy x | mm | 350 |
| Cestování z osy z | mm | 750 | |
| Rychlá rychlost osy X/Z Rychlost | M/min | 25 | |
| Precision | Přesnost polohování (x/z) | mm | ± 0,005 |
| Opakovaná přesnost polohování (x/z) | mm | ± 0,003 | |
| Dota | Číslo nástroje | 12 | |
| Driving Form | servo | ||
| Výška středu | mm | 100 | |
| Doba změny nástroje (T-T) | s | 0.2 | |
| Specifikace nudných držáků nástrojů | mm | 50 | |
| Specifikace držáku čtvercového nástroje | mm | 25 | |
| Tailstock | Zúžení rukávu ocasu | MT-5 | |
| Průměr středového rukávu | mm | Φ80 | |
| Horní rukáv maximální cestování | mm | 100 | |
| Bezpečnostní štít | Zcela uzavřené | ||
| Numerický kontrolní systém | Nová generace 22TA/FANUC OI-TF | ||
| Hmotnost stroje | Kg | 5200 | |
| Celkové rozměry stroje (LXWXH) | mm | 2980 × 2200 × 1950 | |
